Указатель уровня топлива
При включении зажигания, для проверки работы указатель уровня топлива и контроля за остаток топлива на короткое время загорается индикатор (1, рис. 1.3). Постоянное горение индикатора свидетельствует о расходе контрольного объема топлива. Работа на режиме «до последней капли топлива» может привести к выходу из строя двигателя.
Необходимо учитывать, что отклонения в показаниях прибора могут возникать при движении в гору или на спуске.

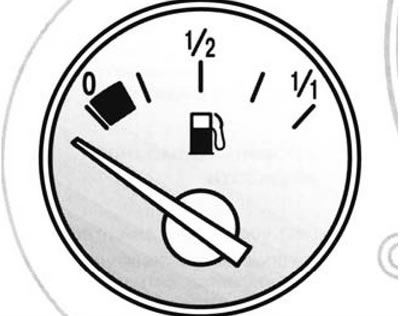

Рис. 1.3. Указатель уровня топлива
Тахометр
Тахометр позволяет следить за показаниями числа оборотов двигателя, не допустимо доводить частоту вращения коленчатого вала до диапазона красного сектора (1, рис. 1.4). При этом ЭБУ КСУД отключает подачу топлива, и мощность двигателя падает.

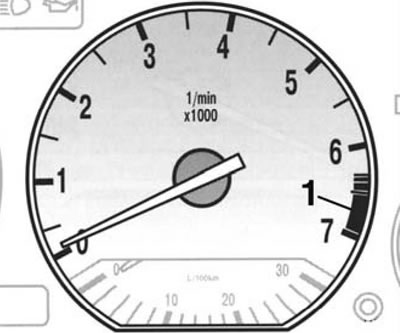

Рис. 1.4. Тахометр
Эконометр
Эконометр (рис. 1.5) указывает фактический расход топлива в л/100 км пробега и позволяет контролировать манеру вождения автомобиля.

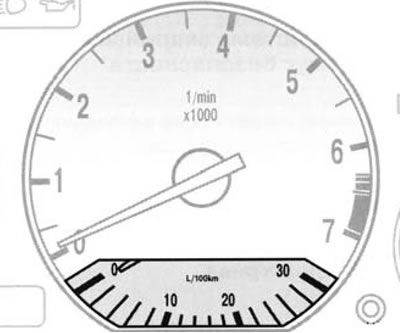

Рис. 1.5. Эконометр
Указатель температуры ОЖ
Указатель температуры ОЖ позволяет следить за тепловым состоянием двигателя. Нахождение стрелки в синем секторе (1, рис. 1.6) прибора свидетельствует о том, что двигатель не прогрет и движение должно осуществляться при умеренных скоростях и оборотах двигателя.

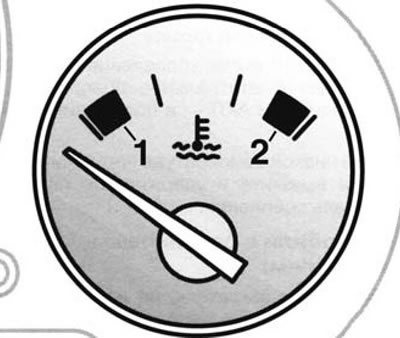

Рис. 1.6. Указатель температуры ОЖ
Нахождение стрелки в красном секторе (2, рис. 1.6) прибора свидетельствует о том, что двигатель перегрет и движение должно прекращено до полного остывания двигателя. Проверить уровень ОЖ.
