Wyjmowanie i instalacja elementów wykończenia bagażnika i jego pokrywy (BMW 7 Series E38)

Osłony w wykończeniu bagażnika

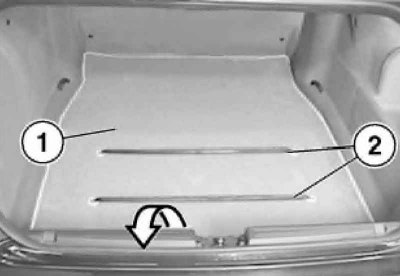

1. Otwórz bagażnik i zdejmij osłonę podłogi bagażnika (1).

Podczas montażu należy zwrócić uwagę na prawidłowe położenie pasów napinających (2).

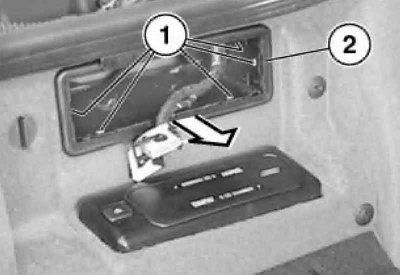

2. Na lewa strona modeli z systemem nawigacyjnym wyjmij komputer tego systemu, podnieś zatrzaski (1) i zdejmij ramkę (2).

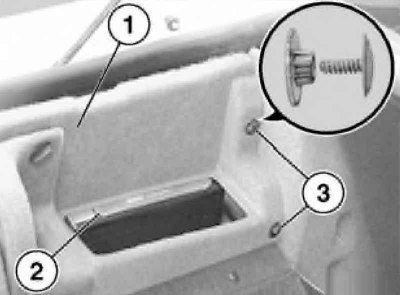

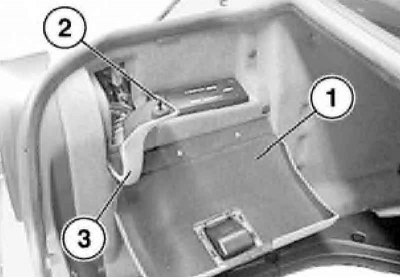

3. Na modele ze zmieniarką CD otwórz pokrywę (1), odblokuj zamek bagnetu (2) i odchyl osłonę (3).





4. Na modele ze zmieniarką CD odłącz tylny panel wykończeniowy (1) i unieś go nad zmieniacz płyt CD (2). Zdemontować plastikowe połączenie śrubowe (3) i oddzielić elementy wykończeniowe.

Podczas montażu należy dokręcić plastikowe połączenie śrubowe.

5. Po prawej stronie zwolnij zatrzaski i odchyl osłonę. Zaczep i wyciągnij klipsy (1), a następnie zdejmij osłonę.

Listwa nadkola od strony bagażnika

1. Zdejmij odpowiednią osłonę w bagażniku.

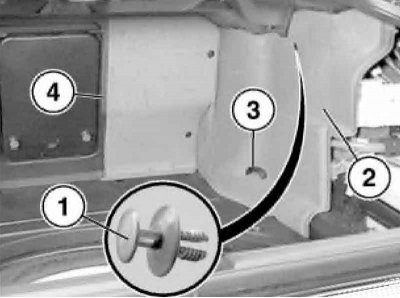

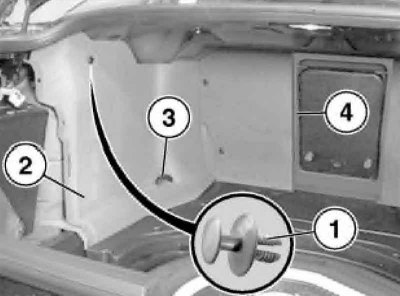

2. W modelach z workiem na narty zwolnij blokadę (1), zdejmij osłonę nadkola (2) od strony bagażnika, unieś osłonę nad oczkiem montażowym (3) i odłącz ją od ramy worka na narty (4).

Podczas montażu należy najpierw przymocować panel do ramy pokrowca na narty (4).

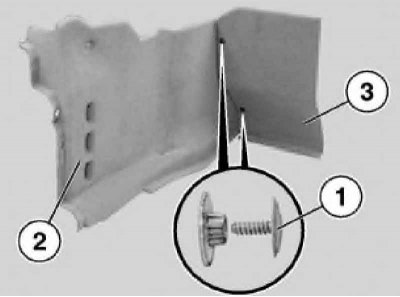

3. Podczas wymiany należy zdemontować plastikowe połączenie śrubowe (1) i oddzielić części ozdobne (2) i (3).

Podczas montażu należy dokręcić plastikowe połączenie śrubowe (1).

Listwa pokrywy bagażnika

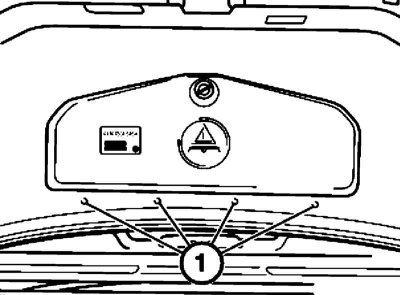

1. Otwórz bagażnik, podważ i wyjmij zaślepki (1) i odkręć śruby znajdujące się pod spodem.



2. Otwórz skrzynkę narzędziową, zwolnij pas ograniczający holowanie i wyjmij skrzynkę narzędziową, przesuwając ją do góry.

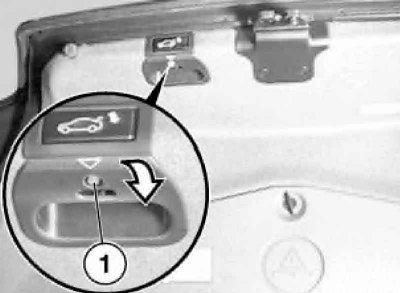

3. W modelach z automatycznym napędem pokrywy bagażnika podważ i wyjmij zaślepkę (1), odkręć śrubę i zdejmij klamkę.

4. Przez otwór powstały po zdemontowaniu uchwytu należy nacisnąć mikrowyłącznik na zewnątrz i odłączyć jego złącze. Zaczep i zdejmij ramkę ochronną mikrowyłącznika.

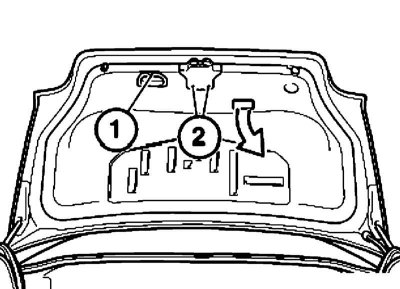

5. Wyjmij lampkę bagażnika. Wyjąć korek (1), odkręcić śrubę i zdjąć uchwyt. Zaczep i wyciągnij klipsy (2) i zdejmij osłonę ochronną zamka pokrywy bagażnika.

6. Zwolnij zaciski na całym obwodzie i zdejmij osłonę pokrywy bagażnika.

7. Podczas montażu należy wymienić uszkodzone elementy mocujące.

(Oryginalny wpis można znaleźć na portalu BMWMAN.RU)
