Instalarea unei cutii de viteze inverse
1. Scurgeți uleiul de transmisie automată prin orificiul de scurgere a uleiului.
Cuplu de strângere: 18 Nm.
Atenţie:
- Colectați și eliminați uleiul care se scurge din transmisia automată.
- Respectați reglementările naționale aplicabile privind eliminarea deșeurilor.
Atenţie:
- Înainte de a instala cutia de viteze inversă, clătiți bine radiatorul și conductele cutiei de viteze.
- După finalizarea lucrării, verificați nivelul uleiului.
- Folosiți doar mărci certificate de ulei de transmisie.
- Încălcarea acestei reguli duce la deteriorarea gravă a transmisiei automate.
- Cutia de viteze de retur este livrată umplută cu ulei.
1. Scoateți cutia de transfer.
2. Demontați transmisia automată.

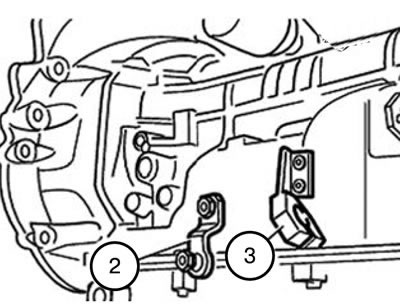

3. Deplasați balansierul (2) al unității de control.
4. Deplasați suportul tijei (3).

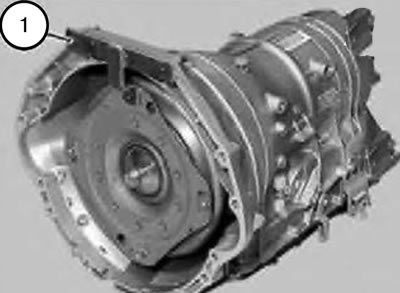

5. Deplasați suportul de transport (1).
6. Rearanjați toate suporturile de cabluri.
7. Rearanjați toate prizele.
8. Mutați capacul de protecție pe arborele de ieșire.
Atenție: După îndepărtarea suportului de transport, convertorul de cuplu trebuie asigurat împotriva alunecării.
