Demontare și instalare cuplajului flexibil al arborelui cardanic
1. Deconectați arborele cardanic de la cutia de viteze și de la suportul intermediar.
Notă: Pentru a proteja articulația cardanica cu traversa, legați arborele cardanic în zona suportului intermediar.

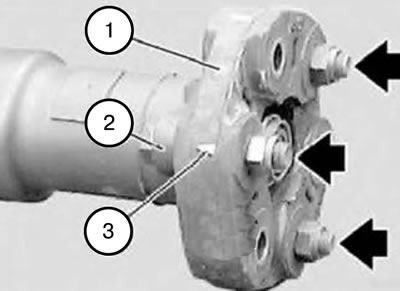

2. Slăbiți șuruburile și scoateți cuplajul elastic (1) de pe arborele cardanic.
Nota:
- La instalare, asigurați-vă că săgețile (3) de pe cuplajul elastic sunt îndreptate spre obrajii (2) flanșei.
- Înlocuiți piulițele autoblocante.
- Șuruburile care fixează cuplajul elastic la arborele cardanic se strâng numai cu piulițe.
Cuplu de strângere:
- M10 8.8: 48 Nm.
- M10 10.9: 64 Nm.
3. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.

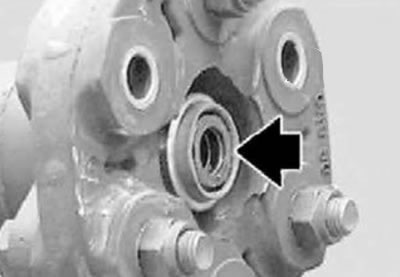

Notă: La instalare, este necesar să verificați elementul de centrare și să înlocuiți elementul de centrare deteriorat.
4. Lubrifiați elementul de centrare.
