Demontare și instalare arborelui elicei (articulație universală cu traversă) asamblat
1. Demontați ansamblul sistemului de evacuare.
2. Scoateți ecranul termoizolant.

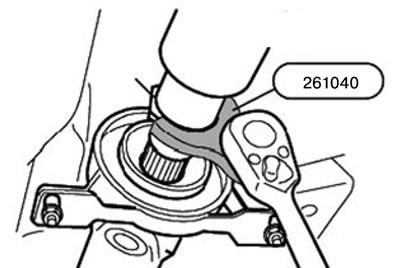

3. Slăbiți inelul filetat (1) cu câteva ture folosind unealta 261040.
Notă: La instalare, este necesar să strângeți inelul filetat folosind unealta 261040.
Cuplu de strângere: 10 Nm.

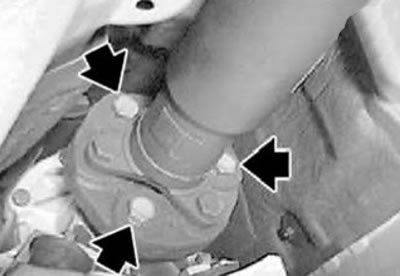

4. Scoateți șuruburile.
Cuplu de strângere:
- M10 8.8: 48 Nm.
- M10 10.9: 64 Nm.

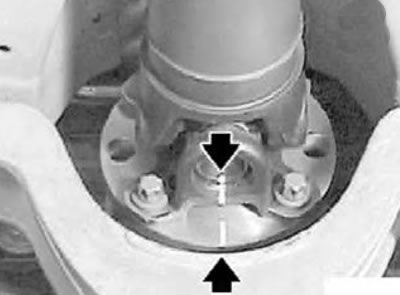

Atenție: Înainte de a demonta arborele de transmisie, marcați poziția articulației universale cu traversa față de flanșa pinionului de transmisie finală.
5. Așezați balamaua înapoi în această poziție.

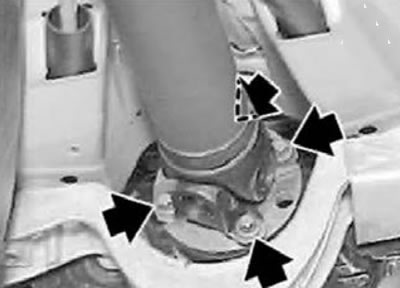

6. Scoateți șuruburile.

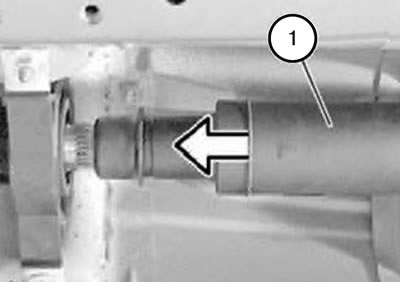

7. Deplasați arborele elicei spate (1) înainte.

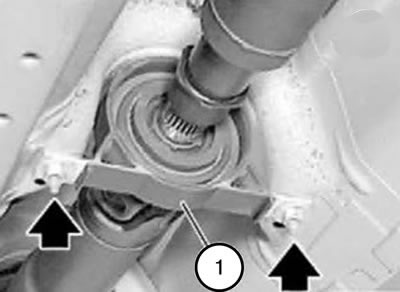

8. Ținând arborele cardanic, deșurubați piulițele.
Cuplu de strângere: 21 Nm.
9. Îndoiți arborele cardanic în jos apăsând pe suportul intermediar (1).
10. Deconectați arborele cardanic de la flanșa arborelui de ieșire al cutiei de viteze și scoateți-l mișcându-l în jos.
11. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.

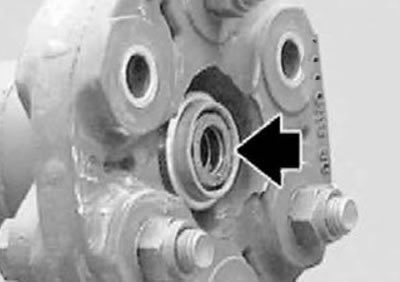

Notă: La instalare, este necesar să verificați elementul de centrare și să înlocuiți elementul de centrare deteriorat.
12. Lubrifiați elementul de centrare.
