Înlocuirea etanșării flanșei pinionului angrenajului principal
Atenție: Folosiți doar uleiuri recomandate pentru cutia de viteze a punții spate.
1. Deconectați arborele cardanic de la flanșa pinionului de acționare a transmisiei principale. Dacă este necesar, scoateți arborele elicei.

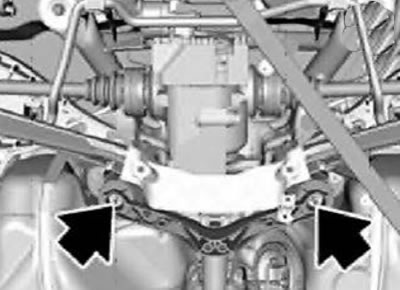

2. Sprijiniți grinda punții spate cu un cric, plasându-l sub centrul grinzii din față.
3. Slăbiți piulițele și scoateți tija de reacție.
Notă: Piulițele autoblocante trebuie înlocuite în timpul instalării.
Cuplu de strângere: 77 Nm.

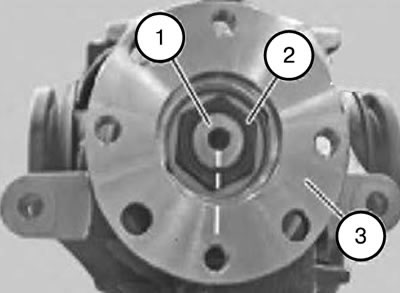

Atenție: Înainte de a deșuruba piulița flanșei, marcați poziția flanșei (3) și a piuliței (2) față de arborele osiei (3) cu un perforator sau un marker.

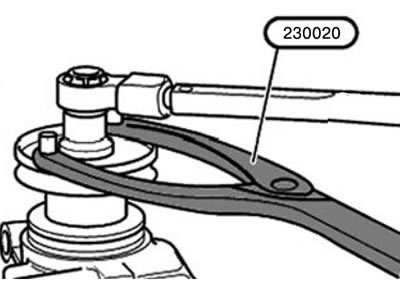

4. Deșurubați piulița, împiedicând flanșa să se rotească cu opritorul 230020.

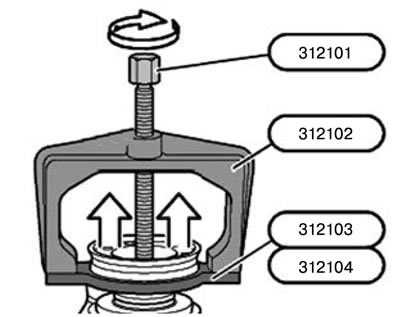

5. Scoateți flanșa pinionului folosind extractorul 312101, 312102, 312103/312104.
Notă: Numai pentru modificări cu cutie de viteze 210 cu blocare, 215 K.

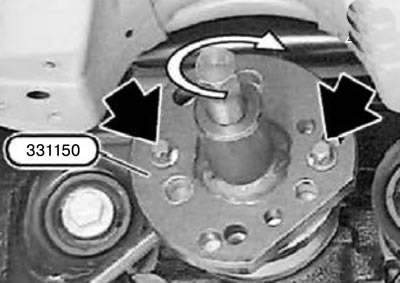

6. Scoateți flanșa pinionului folosind extractorul 331150.
Notă: Numai pentru modificări cu cutie de viteze de 168 K/L sau 188 K/L.

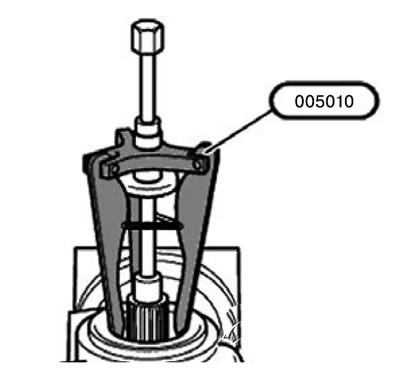

7. Scoateți garnitura de etanșare folosind unealta 005010.

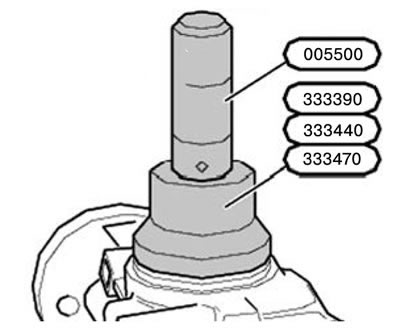

8. Apăsați noua garnitură de etanșare a uleiului până când nu mai este necesară utilizarea uneltelor.
Notă: Alegerea accesoriilor depinde de cutia de viteze a punții spate:
- 68 K/L: Folosiți uneltele 005500 și 333390;
- 188 K/L: Folosiți uneltele 005500 și 333470;
- 210 cu încuietoare, 215 K: folosiți uneltele 005500 și 333440.

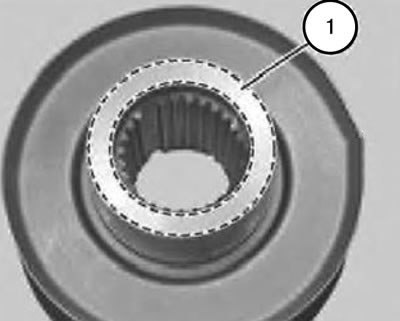

Atenție: Curățați suprafața de capăt (1) a flanșei și aplicați un strat subțire de vaselină pe aceasta.
Notă: Nerespectarea acestei cerințe va duce la apariția de zgomote în cutia de viteze a punții spate.
9. Ungeți buzele de lucru ale garniturii de etanșare și suprafața de etanșare a flanșei cu ulei pentru cutia de viteze a punții spate.
10. Montați flanșa, urmând marcajele.

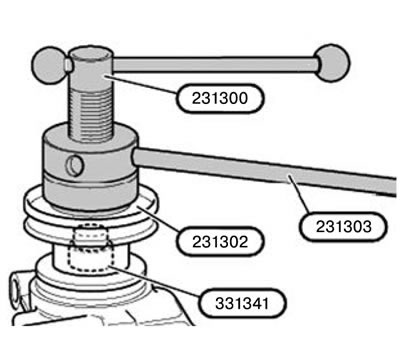

11. Apăsați pe flanșă folosind uneltele 231300, 331341, 231303 și, dacă este necesar, 231302.
Notă: Opriți apăsarea când piulița cu flanșă poate fi înșurubată.

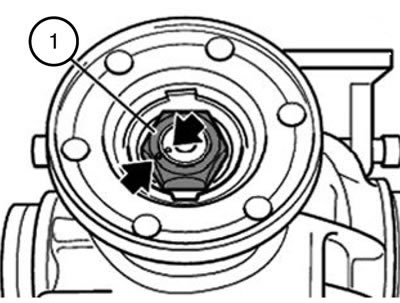

Atenție: Nu strângeți niciodată piulița dincolo de marcajele de aliniere, altfel va trebui înlocuit manșonul distanțier.
Notă: Piulița (1) trebuie strânsă doar până când marcajele de sincronizare se aliniază.

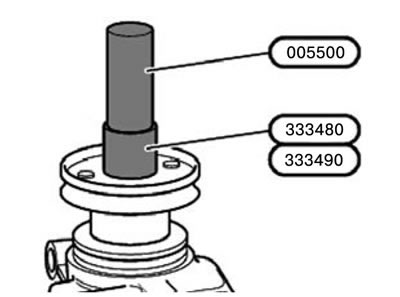

12. Apăsați noua placă de blocare folosind uneltele.
Notă: Alegerea accesoriilor depinde de cutia de viteze a punții spate:
- 168 K/L sau 188 K/L: utilizați uneltele 005500 și 333480;
- 210 cu încuietoare, 215 K: folosiți uneltele 005500 și 333490.
13. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
14. Schimbați/completați uleiul din cutia de viteze a punții spate până la nivelul necesar.
[Textul se bazează pe materiale de pe site: BMWMAN.ru]
