Demontare și instalare cutiei de viteze a punții spate
Atenție: Folosiți doar uleiuri recomandate pentru cutia de viteze a punții spate.

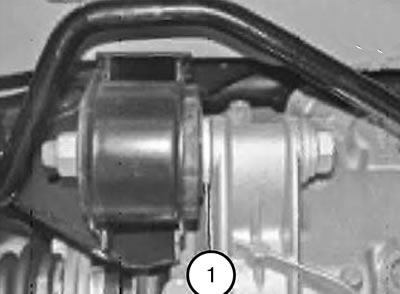

Atenţie:
- Instalați șaiba distanțieră (1) la locul ei.
- În cazul unei balamale din cauciuc-metal cu o bucșă internă care iese vizibil pe o parte, nu este instalată o șaibă distanțieră.
1. Coborâți secțiunea din spate a sistemului de evacuare.
2. Deconectați ambele axe de la cutia de viteze și legați-le.
3. Deconectați arborele cardanic de la cutia de viteze a punții spate și agățați-l.
Atenţie:
Dacă cricul nu este manevrat corect, mașina poate aluneca de pe elevator.
Când vehiculul este sprijinit, asigurați-vă că:
- mașina nu se mai ridica și nu mai cobora;
- mașina nu s-a ridicat de pe plăcile de susținere ale elevatorului.
4. Scoateți tija de reacție și înșurubați din nou șuruburile din față ale grinzii punții spate până când capetele acestora sunt aliniate.

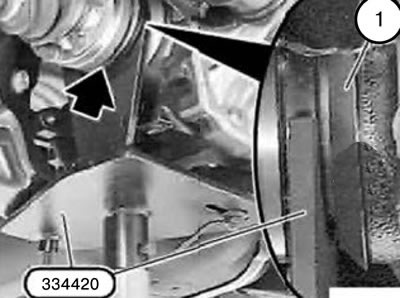

5. Sprijiniți cutia de viteze a punții spate cu un cric și unealta 334420.
Atenţie:
- Mențineți distanța dintre unealta 334420 și antere (1).
- Pentru a preveni frecarea și zgomotul parazit asociat, manșonul (1) nu trebuie deteriorat (de exemplu, deformat).

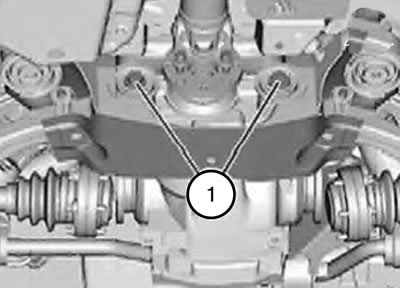

6. Deșurubați șuruburile (1).

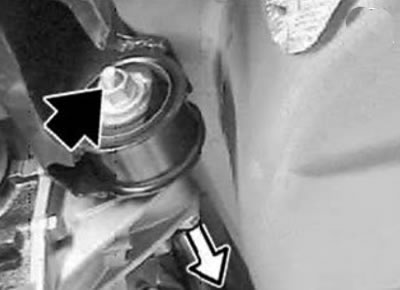

7. Deșurubați piulița.
8. Scoateți șurubul din mijloc. Scoateți șaiba distanțieră, dacă există.
9. Coborâți încet cricul și scoateți cutia de viteze a punții spate cu o mișcare înapoi.
Atenție: Pentru a evita deformarea cutiei de viteze a punții spate în timpul instalării și, în consecință, reclamațiile legate de zgomot, vă rugăm să urmați următoarea secvență de asamblare.

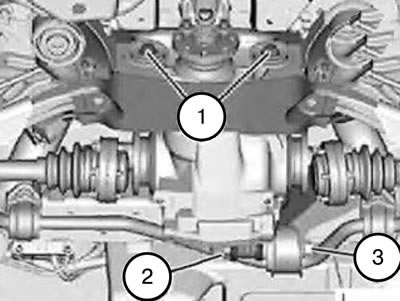

10. Instalați cutia de viteze a punții spate folosind un cric și unealta 334420.
11. Înșurubați șuruburile (1) (fără întârziere).
12. Introduceți șurubul (2) împreună cu șaiba distanțieră (dacă ar fi existat unul).
13. Înșurubați o piuliță nouă (3) (fără întârziere).
14. Coborâți cricul.
15. Instalați propulsorul cu jeturi.
16. Strângeți șuruburile (1).
Cuplu de strângere: 100 Nm.
17. Strângeți piulița (3).
Cuplu de strângere: 100 Nm.
18. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
19. Verificați și, dacă este necesar, completați nivelul uleiului din cutia de viteze a punții spate.
