Внимание! Снятие заднего выпускного коллектора возможно только после снятия переднего выпускного коллектора.
Замену обоих выпускных коллекторов необходимо проводить в следующем порядке. Зафиксировать двигатель в монтажном положении. Снять нижний кожух коробки передач и отсоединить перемычку соединения с «массой». Отсоединить ШС от датчиков содержания кислорода и приемные трубы от выпускного коллектора. При необходимости, снять систему выпуска ОГ и датчики содержания кислорода в ОГ.
Освободить кабель с ШС датчика из держателей и вывести его из кабельной коробки с задней стороны двигателя. Снять запорный клапан и трубку подачи вторичного воздуха. Отвернуть гайки на выпускном коллекторе и снять его (рис. 3.159).

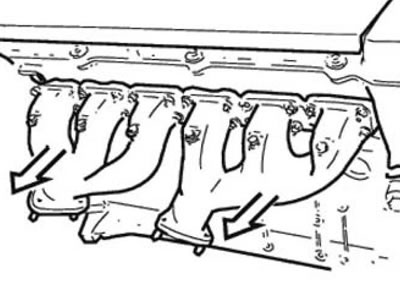

Рис. 3.159. Выпускной коллектор
При установке, очистить уплотнительные поверхности и заменить уплотнительные прокладки (рис. 3.160). На резьбу шпилек нанести медесодержащую пасту типа «Molykote-HSC» или «CRC», заменить прокладки и все гайки М7 с буртиком и затянуть их моментом 20 Н·м (2,0 кгс·м).

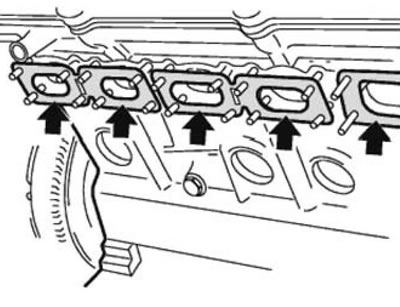

Рис. 3.160. Прокладки коллектора
Установить снятые детали на автомобиль. Запустить двигатель и поверить герметичность системы выпуска, закрыв ее матерчатым кляпом. Проверить функционирование системы управления двигателем («DME»).
