Подвод топлива к инжекторам показан на рис. 3.154.
Замену всех инжекторов (3) системы впрыска необходимо проводить в следующем порядке. Выключить зажигание и снять распределительную магистраль (1, рампу) вместе с инжекторами (3). Вынуть скобы-вставки (6) и вынуть инжекторы (3) из распределительной магистрали (1). Заменить инжекторы (форсунки).
При установке инжектора, смазать кольца (4) круглого сечения смазкой типа технический вазелин, для облегчения скольжения резины.

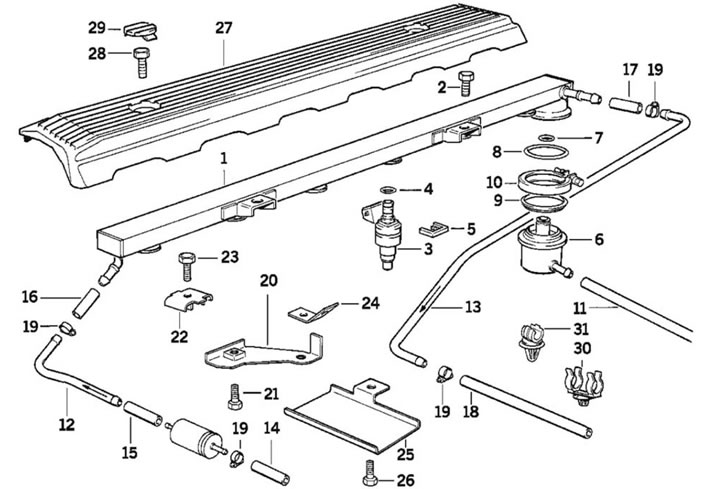

Рис. 3.154. Элементы системы питания: 1 - расширительная магистраль (рампа); 2, 22, 26 - болт (М6); 3 - инжектор; 4, 7, 8 - кольцо; 5 - скоба; 6 - регулятор давления; 9 - зажимное кольцо; 10 - стяжная лента; 11 - вакуумный шланг; 12, 13 - топливопровод; 14 - 17 - топливные шланги; 18 - хомут; 19, 21, 23 - кронштейн; 20 - уголок; 24 - зажим; 25 - кожух; 27 - колпачок
