Внимание! При снятии и установке выпускных коллекторов обратить пристальное внимание, чтобы не повредить датчики содержания кислорода в ОГ. Не перепутать ШС датчиков содержания кислорода в ОГ для цилиндров 1-3 и 4-6.
Конструктивное исполнение выпускных коллекторов показано на рис. 5.22, перед их снятием следует снять датчики содержания кислорода в ОГ (см. рис. 5.23).
Провести маркировку ШСов и жгутов проводов датчиков содержания кислорода (стрелки, рис. 5.276). Отсоединить жгут из держателей, отсоединить ШС и вывести жгут кабелепровода с задней стороны двигателя. Снять датчики содержания кислорода в ОГ.

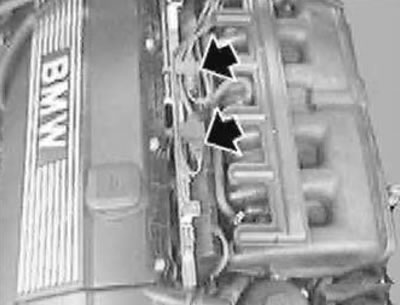

Рис. 5.276. ШСы датчиков
Отвернуть гайки и снять передний выпускной коллектор с нейтрализатором, затем снять задний выпускной коллектор с нейтрализатором.
Установку выпускных коллекторов следует проводить в обратном порядке, при этом первым устанавливается задний выпускной коллектор, а затем передний выпускной коллектор.
Перед установкой коллекторов следует очистить уплотняемые поверхности, заменить гайки крепления и прокладки. Резьбу шпилек покрыть медесодержащей пастой типа «CRC». Гайки (М7) затянуть моментом 20 Н·м (2,0 кгс·м).
