Az EVAP szelep eltávolítása és felszerelése (BMW 7 Series E38)

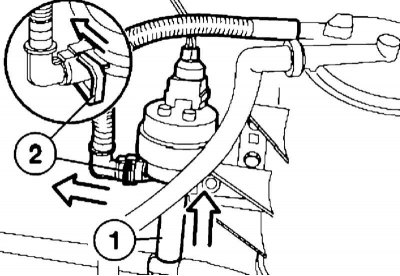

Motoros modelleken M52 válassza le a csatlakozót, válassza le a tömlőket (1 és 2) a szelepről, és vegye ki az EVAP szelepet a tartóból felfelé mozgatva.

Az EVAP szelep a bal oldali rugóstag kupola közelében található.

M60 és M62 motorral szerelt modellek

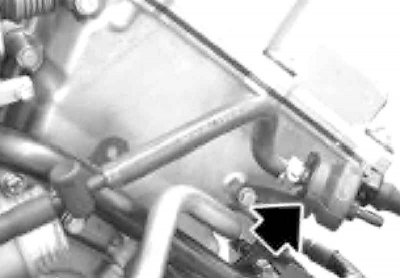

1. Motorral felszerelt modelleken M60 az üzemanyagtartály szellőzőszelepe az 1–4. számú hengerek vezérműfedelére van felszerelve.

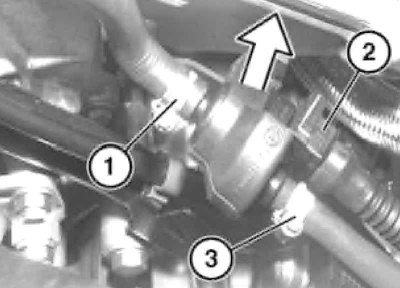

2. Motorral felszerelt modelleken M60 lazítsa meg a bilincseket (1 és 3), és válassza le a tömlőket. Válassza le a csatlakozót (2), és vegye ki az EVAP szelepet a tartóból.

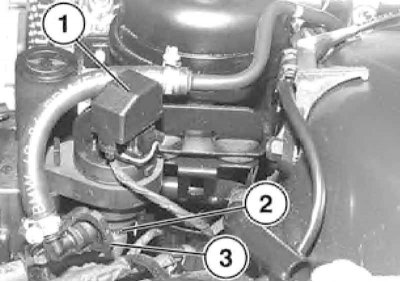

Motoros modelleken M60 lazítsa meg a bal első kerékív közelében található EVAP szelepet. Válassza le a csatlakozót (1), lazítsa meg a bilincset (2) és válassza le az üzemanyagtömlőt. Nyissa ki a bilincset (3), és válassza le a tömlőt.

Beszereléskor cserélje ki a bilincset és az üzemanyagtömlőt.

M73 motorral szerelt modellek

1. Távolítsa el mindkét fojtószelepházat (lásd a részt A fojtószelepház ki- és beszerelése, tömítésének cseréje).

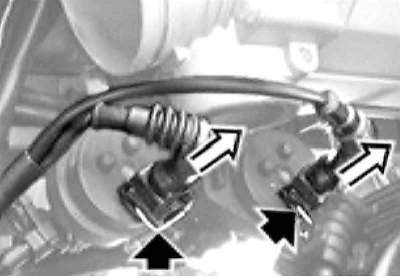

2. Címkézze fel és válassza le az EVAP szelep csatlakozóit.

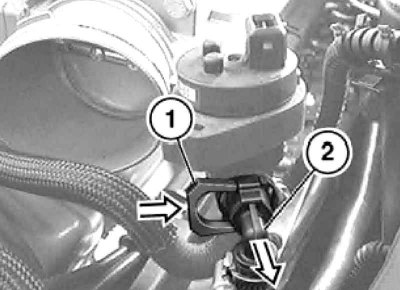

3. Nyissa ki az EVAP szeleptömlőit rögzítő gyorskioldó bilincseket, és válassza le a tömlőket.

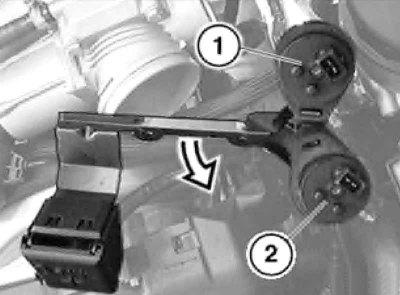

4. Vegye ki az EVAP szelepeket a tartóból.

5. A beszerelés fordított sorrendben történik. Cserélje ki a fojtószeleptestekhez vezető táptömlőket a bilincsekkel együtt.
