Demontare și instalare unității hidraulice a sistemului DSC
1. Scoateți cilindrul principal de frână DSC.
Atenţie:
- Nu confundați conductele de frână; dacă este necesar, marcați-le înainte de demontare.
- Etanșați găurile unde sunt conectate conductele cu capace.
Atenţie:
- Dacă este necesar, scoateți conductele de frână de pe suporturi.
- Prevenirea deformării conductelor.

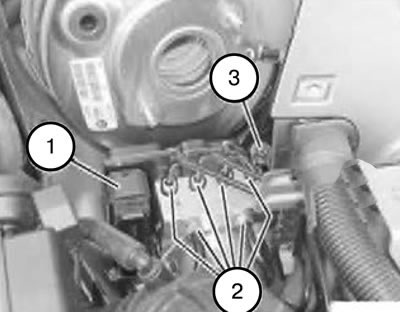

2. Deconectați conectorul (1) de la unitatea de control.
3. Deconectați conductele de frână (2) și, dacă este necesar, îndepărtați complet conductele care duc la pompa principală de frână.
Notă: La instalare, vă rugăm să acordați atenție modificării cuplului de strângere.
Cuplu de strângere: 17 Nm.
4. Slăbiți șurubul (3). Scoateți și scoateți cu grijă unitatea hidraulică.

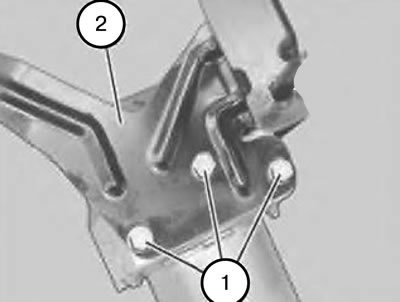

Notă: La înlocuirea unității hidraulice, este necesar să deșurubați șuruburile (1) și să mutați suportul (2).
Cuplu de strângere: 3 Nm.
5. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
6. Umpleți sistemul de frânare.
7. Verificați dacă este conectată corect conducta de frână.
8. Verificați funcționarea unității hidraulice.
Notă: La înlocuirea unității de control, este necesară efectuarea codării/programarii și corectarea senzorului de unghi al volanului.
