Atenţie:
- Când este utilizată cu faruri cu xenon, tensiunea înaltă pune viața în pericol. Înainte de demontare, deconectați toate componentele de la sursa de alimentare (sistemul de iluminare și contactul sunt oprite).
- Lucrează cu toate componentele sistemului de iluminare cu xenon (inițiator de descărcare în gaz, unitate de control și lampă) trebuie efectuată numai de către personal calificat.
- Când scoateți capacul, purtați mănuși de protecție.
Atenţie:
- Când scoateți capacul, nu faceți nicio mișcare transversală.
- Capacul trebuie îndepărtat de pe corp doar perpendicular.
- O canelură cu grosimea peretelui redusă indică linia de îndepărtare.
- Mișcările laterale pot deteriora cablul din interiorul farului.
- Marginea de etanșare nu trebuie să fie deteriorată.
Atenție: Urmați instrucțiunile de protecție ESD (ESD - Electrostatic Discharge).
1. Scoateți farul stâng.

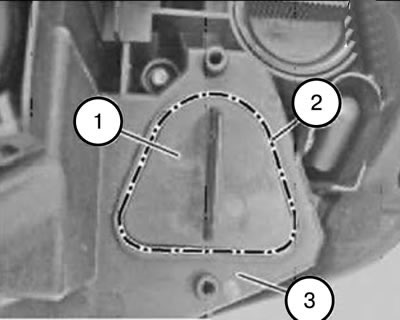

2. Apăsați capacul (1) de-a lungul liniei (2) folosind o unealtă adecvată.
3. Scoateți capacul (1) împreună cu unitatea electronică/de acționare a sistemului de iluminare adaptivă în viraje și suportul de pe far (3).

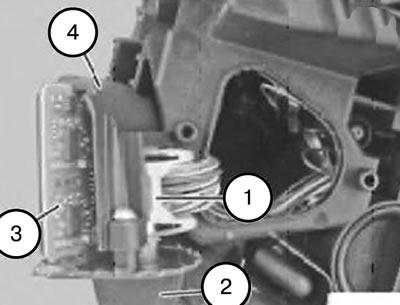

4. Deconectați conectorul (1).
5. Scoateți unitatea electronică/de acționare a sistemului de iluminare adaptivă în viraje (3), împreună cu suportul (4) și capacul (2).

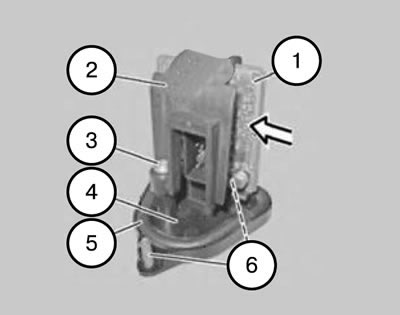

6. Introduceți unitatea electronică/de acționare a farurilor adaptive (1) în suport (2) în direcția indicată de săgeată.
Notă: Actuatorul/unitatea electronică a sistemului de iluminare adaptivă în viraje (1) trebuie poziționată în ghidajele de montare (2).
7. Instalați suportul (2) asamblat cu unitatea de acționare/electronică a sistemului de lumini adaptive în viraje (1) pe capac (4).
Notă: Actuatorul/unitatea electronică (1) a sistemului de iluminare adaptivă în viraje trebuie amplasată în ghidajele capacului (4).
8. Strângeți șurubul (3).
Cuplu de strângere: 1 Nm.
9. Introduceți garnitura (5) în capac (4).
Notă: Asigurați-vă că garnitura (5) este poziționată corect în capac (4).
10. Închideți conexiunea.
11. Introduceți în far unitatea electronică/de acționare a sistemului de iluminare adaptivă în viraje (1), împreună cu suportul (2) și capacul (4).
12. Strângeți șuruburile (6).
Cuplu de strângere: 1 Nm.
13. Efectuați programarea/codarea vehiculului.
