Снятие и установка топливной распределительной магистрали и инжекторов (BMW 7 Series E38)

Модели с двигателем M52

1. Выключите зажигание.

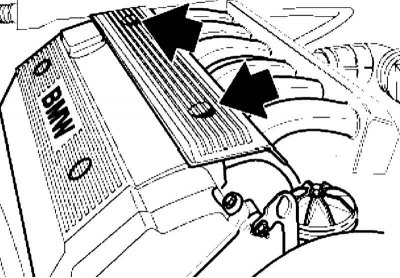

2. Снимите заглушки болтов и выверните их. Снимите крышку инжекторов.

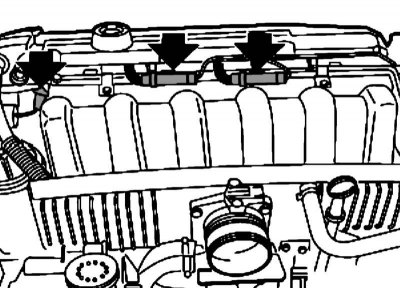

3. Разъедините разъем электропроводки э/м клапана VANOS. Отожмите фиксаторы и разъедините разъемы электропроводки лямбда-зондов. Снимите и отложите в сторону монтажную планку разъемов инжекторов.

4. Пометьте подводящий и возвратный топливопроводы, чтобы не перепутать их при последующей установке, после чего отсоедините топливопроводы от топливной распределительной магистрали.

При необходимости замените уплотнительные кольца или прочие поврежденные детали.

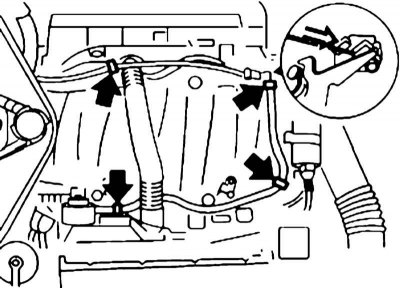

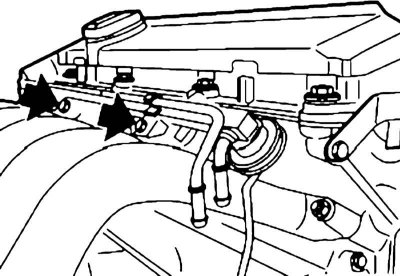

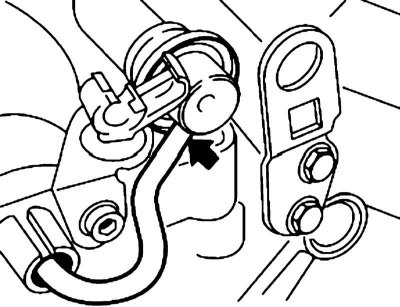

5. Выверните болты и отсоедините вакуумный шланг от регулятора давления топлива. Снимите, потянув вверх, распределительную магистраль вместе с инжекторами.

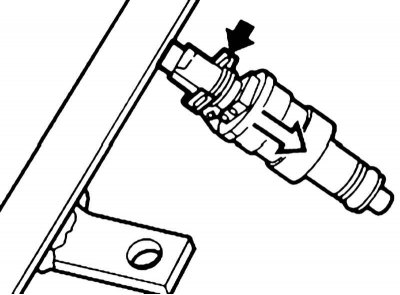

6. Удалив фиксатор, снимите инжектор.

7. Установка производится в обратном порядке.

Модели с двигателем M52TU

1. Выключите зажигание.

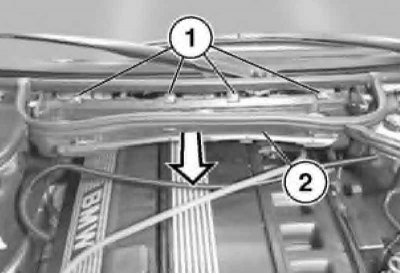

2. Снимите салонный фильтр и откройте расположенный на нижней части (2) его корпуса кабельный канал. Вытяните кабели наружу. Выверните болты (1) и снимите нижнюю часть (2) корпуса салонного фильтра.

3. Выньте заглушки болтов и выверните их. Снимите крышку инжекторов (см. иллюстрацию).

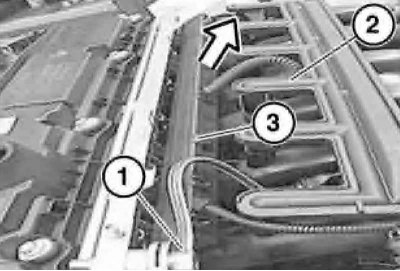

4. Отсоедините вакуумный шланг (1) от регулятора давления топлива. Разъедините разъем электропроводки датчика IAT (2) и снимите монтажную планку (3) инжекторов.

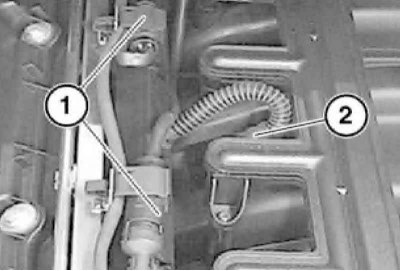

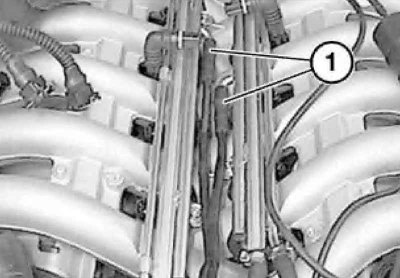

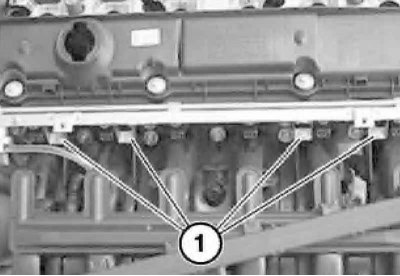

5. Пометьте разъемы (1) электропроводки лямбда-зондов групп цилиндров №№ 1-3 и №№ 4-6, чтобы не перепутать их при последующей установке. Отожмите фиксаторы и разъедините разъемы. Снимите держатели разъемов с топливной распределительной магистрали.

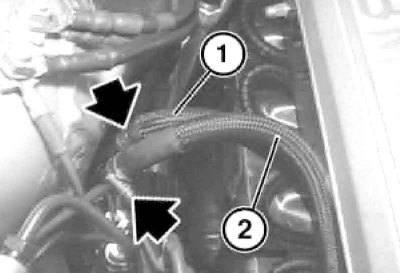

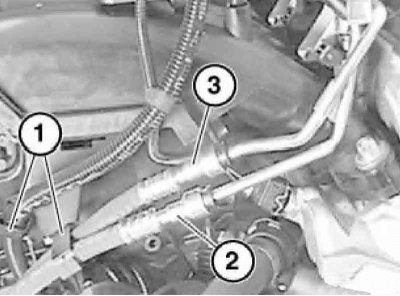

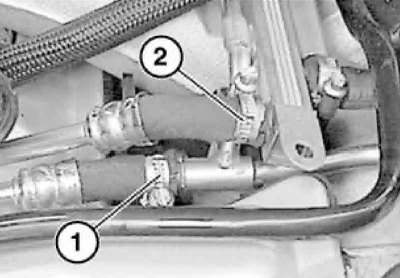

6. Пометьте подводящий и возвратный топливопроводы (2 и 3), чтобы не перепутать их при последующей установке. Снимите фиксаторы топливопроводов с задней стороны головки блока цилиндров. При необходимости замените уплотнительные кольца или прочие поврежденные детали.



7. Выверните болты и снимите топливную распределительную магистраль вместе с инжекторами.



8. При необходимости снимите инжекторы.

9. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателями M60 и M62

1. Выключите зажигание.

2. Снимите верхнюю крышку двигателя.



3. Снимите хомуты крепления проводов. Отцепите трос газа от рычага дроссельной заслонки.

4. Снимите крышки катушек зажигания с обеих сторон головки цилиндров (см. иллюстрацию).

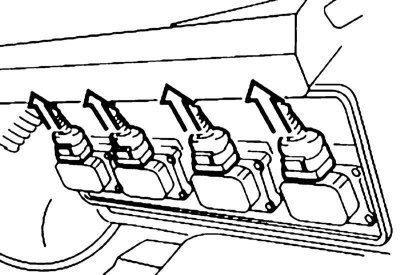

5. Разъедините разъемы катушек зажигания.

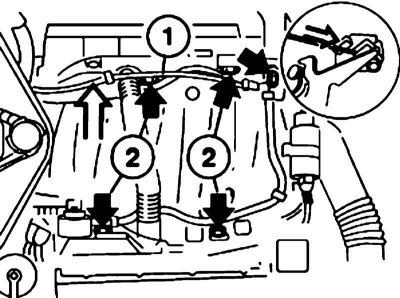

6. Снимите короба электропроводки (2) и отложите их в сторону. Разъедините разъемы электропроводки инжекторов.



7. Пережмите подводящий и возвратный топливопроводы и снимите их. Соберите вытекшее топливо.

При установке используйте новые хомуты крепления шлангов.

8. Отсоедините вакуумный шланг от регулятора давления топлива.

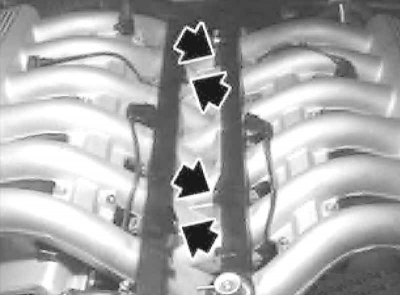

9. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.

10. При необходимости разожмите скобы и снимите инжекторы.

11. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

Модели с двигателем M73

1. Выключите зажигание.

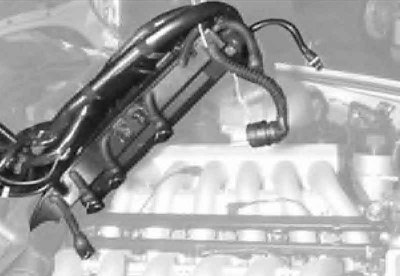

2. Разъедините разъемы электропроводки двигателя, поднимите электропроводку и закрепите ее на капоте.











3. Отсоедините топливные шланги.

При установке замените шланги и хомуты их крепления.

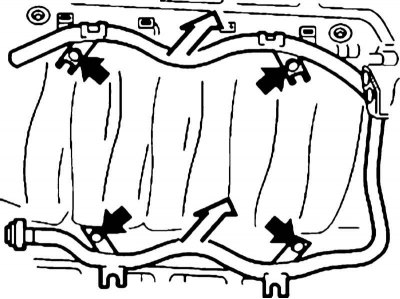

4. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.

5. При необходимости разожмите скобы и снимите инжекторы.

6. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.

[Оригинальная статья размещена на ресурсе BMWman.ru]
