Первыми моделями этой серии были двигатели рабочим объемом 2,0 и 2.5 л., их технические характеристики приведены ниже.
Модель двигателя | М50В20 | М50В25 |
Расположение цилиндров | Рядное. Р6 | |
Диаметр цилиндра, мм | 80 | 84 |
Ход поршня, мм | 66 | 75 |
Длина шатуна, мм | 135 | |
Рабочий объем, см3 | 1991 | 2494 |
Степень сжатия | 10,5 | 10 |
Давление сжатия, кг/см2 | 10-11 | |
Номинальная мощность. | ||
— по стандарту ЕЭС. кВт | 110 | 141 |
— по стандарту DIN. л.с. | 150 | 192 |
Частота вращения, мин-1 | 5900 | |
Максимальный крутящий момент. | ||
— по стандарту ЕЭС. Н·м | 190 | 245 |
— по стандарту DIN, кгс·м. | 19,4 | 25,0 |
Частота вращения, мин-1 | 4700 | |
Допустимая максимальная частота вращения, мин-1 | 6500±40 | |
Модель смесеобразования | DME М3.1 | |
Порядок работы цилиндров | 1-5-3-6-2-4 |
Общий вид двигателя серии «М50» показан на рис. 3.1, его продольный и поперечный разрезы показаны на рис. 3.2 и рис. 3.3, место расположения заводского номера на рис. 3.4.

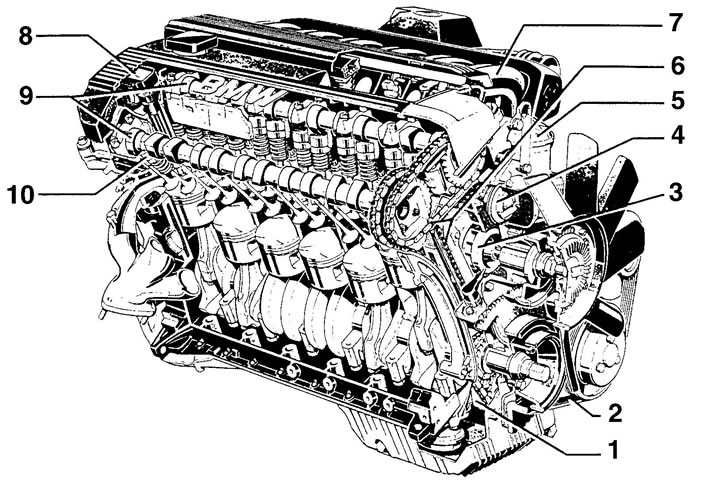

Рис. 3.1. Общий вид двигателя «М50»: 1 - масляный насос; 2 - ремень привода; 3 - насос ОЖ; 4 - термостат; 5 - масляный фильтр; 6 - цепи; 7 - впускной коллектор; 8 - свечи и катушки зажигания; 9 - распредвалы; 10 - гидротолкатель

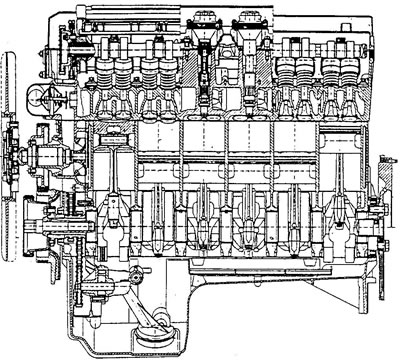

Рис. 3.2. Продольный разрез двигателя «М50»

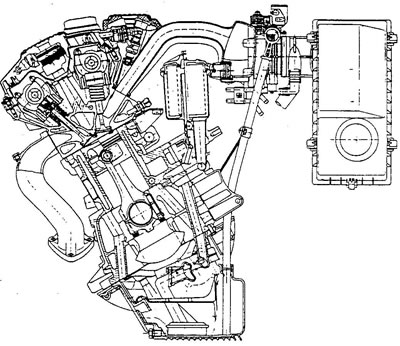

Рис. 3.3. Поперечный разрез двигателя «М50»

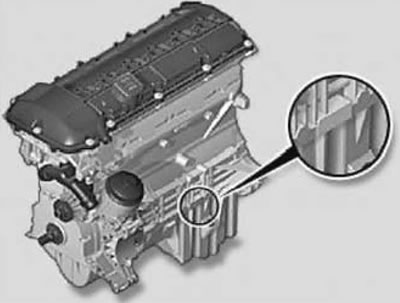

Рис. 3.4. Место расположения заводского номера
Двигатели «М50» серийно начали устанавливаться на моделях пятой серии с кузовом Е34 с мая 1990 г. и на моделях третьей серии с кузовом Е36 с сентября 1990 г.
