- заметное увеличение мощности (на 21,5%);
- расширение диапазона используемых частот вращения (рис. 6.1);
- достигнуто оптимальное протекание характеристики крутящего момента;
- достигнут более высокий уровень экономичности;
- понижен уровень шума;
- достигнута высокая литровая мощность для серийных двигателей со свободным впуском;
- заложена база дальнейшего совершенствования серийных двигателей.

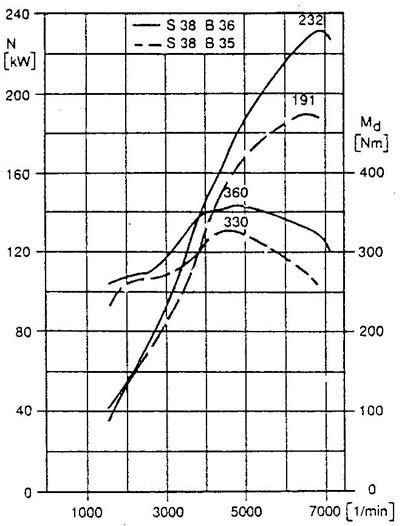

Рис. 6.1. Характеристика двигателей
Дальнейшая доводка двигателя привела к создания двигателя модели «S38B38», общий вид которого показан на рис. 6.2.

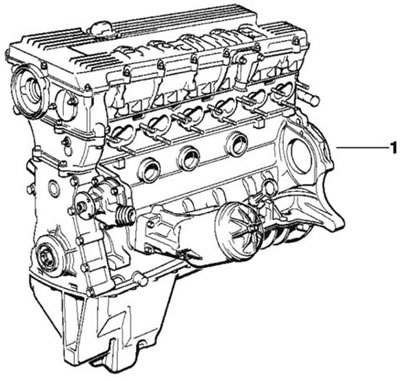

Рис. 6.2. Двигатель «S38B38»
На рис. 6.3 и 6.4 показаны продольный и поперечный разрез двигателя «S38B36».

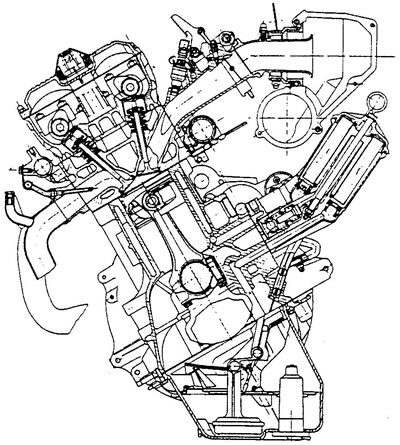

Рис. 6.3. Поперечный разрез

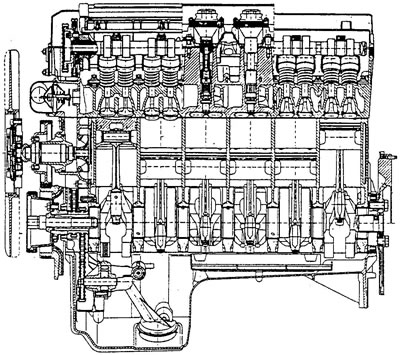

Рис. 6.4. Продольный разрез
Таблица 6.1. Технические характеристики двигателей
S38B35 | S38B30 | S38B36 | S38B38 | |
Расположение цилиндров | Рядное, 6 | |||
Диаметр цилиндра, мм | 93,4 | 86 | 93,4 | 94,6 |
Ход поршня, мм | 84 | 85,8 | 86,0 | 91,0 |
Рабочий объем, см3 | 3453 | 2990 | 3535 | 3795 |
Степень сжатия | 9,8 | 10,8 | 10,0 | 10,5 |
Давление сжатия, кг/см3 | 10-11 | |||
Номинальная мощность | ||||
— по стандарту ЕЭС. кВт | 191 | 210 | 232 | 250 |
— по стандарту DIN. л.с. | 260 | 286 | 315 | 340 |
Частота вращения, мин-1 | 6500 | 7000 | 6900 | 6900 |
Максимальный крутящий момент | ||||
— по стандарту ЕЭС. Н·м | 330 | 320 | 360 | 400 |
— по стандарту DIN, кгс·м. | 33,7 | 32,6 | 36,7 | 40,8 |
Частота вращения, мин 1 | 4500 | 3600 | 4750 | 4750 |
Максимальная частота, мин-1 | 6900±80 | 7200 | 7200 | 7200 |
Допустимая частота, мин-1 | 6500 | 7000 | 6900 | 6900 |
Модель управления | М1.1 | М3.3. | М1.2 | М3.3 |
Порядок работы цилиндров | 1-5-3-6-2-4 |
