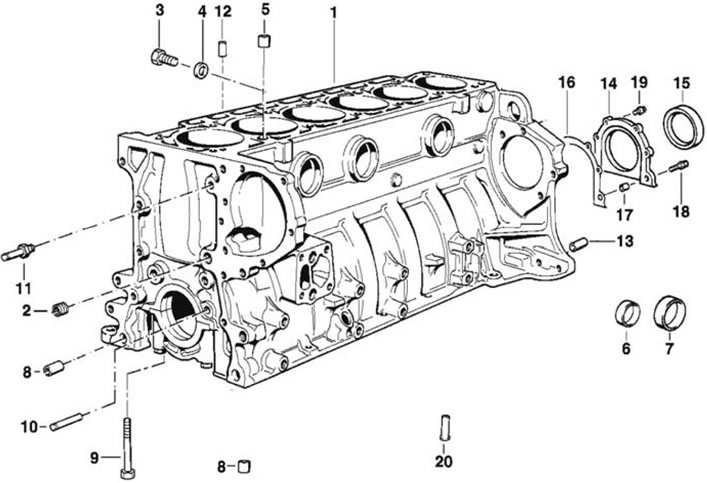

Рис. 6.5. Блок цилиндров: 1 - блок цилиндров; 2, 3 - резьбовая пробка (М14х1,5); 4 - кольцо; 5, 13 - втулка (∅=14,5); 6 - крышка (∅=36); 7 - крышка (∅=45); 8, 17 - втулка (∅=10,5); 10, 11 - болт специальный; 12 - сопло; 14 - крышка; 15 - сальник (90x110x12); 16 - прокладка; 18 - болт (М8х25); 19 - болт (М6х20); 20 - форсунка масляная
*) Все рисунки деталировки двигателя привязаны к модели «S38B38».
Характеристики блока двигателя
| Двигатель | «838В35» | «838В36» | «838В38» |
| Диаметр цилиндра | 93,40+0,01 | 94,60+0,01 | |
| Пром, диаметр | 93,45+0,01 | 94,65+0,01 | |
| 1-й ремонтный | 93,60+0,01 | 94,80+0,01 | |
| 2-й ремонтный | 93,80+0,01 | 95,00+0,01 | |
| Шероховатость (Rмакс (мК)) | 0,2—0,4 | — | |
| Допустимая овальность | 0,005 | ||
| Допустимая конусность | 0,01 | ||
| Допустимый износ | 0,15 | ||
