Параметры диаметра цилиндра размера 1-го класса относятся к блока выполненным из легкого сплава, имеющим гильзы цилиндров из серого чугуна, устанавливаемые в процессе литья.
Диаметр цилиндров измеряется нутромером в тех поясах во взаимно перпендикулярных направлениях, на расстоянии 10 мм от верхней и нижней кромки и по центру зеркала цилиндров, рассчитывается среднее значение.

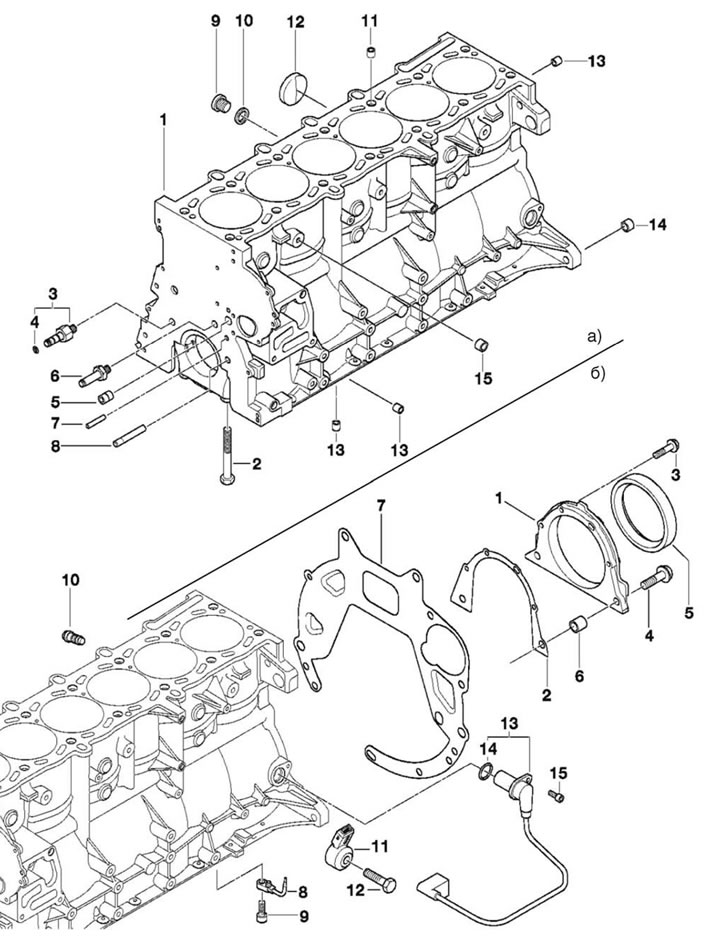

Рис. 7.3. Блок цилиндров: а) 1 - блок цилиндров; 2 - болт (М10х80); 3, 6 - спецболт; 4 - кольцо (6,7x1,78); 5 - пробка (012,0); 7 - штифт (6x32); 8 - штифт; 9 - пробка (М14х1,5); 10 - кольцо (014); 11 - втулка (013,5); 12 - крышка (045); 13 - втулка (010,5); 14 - втулка (014,5); 15 - втулка. б) 1 - крышка; 2 - уплотнитель; 3 - болт (М6х25); 4 - болт (М8х28); 5 - сальник (90x110x12); 6 - втулка (010,5); 7 - щиток; 8 - масляная форсунка; 9 - болт (М6х16); 10 - клапан; 11 - датчик детонации; 12 - болт (М6х30); 13 - датчик частоты вращения; 14 - кольцо (18x1,2); 15 - болт (М6х14)

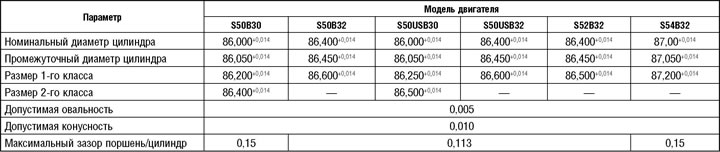

Таблица 7.2. Технические характеристики блока цилиндров
