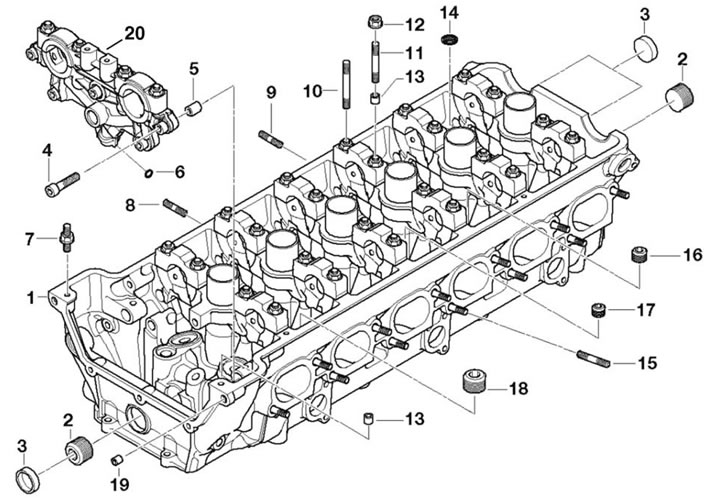

Рис. 7.4. Головка блока цилиндров: 1 - головка блока; 2 - резьбовая пробка (М26х1,5); 3 - крышка (028); 4 - болт (М8х35); 5 - втулка (∅10,5); 6 - кольцо (8,1x3,5x7,7); 7, 8, 10, 11, 15 - шпилька (М7); 9 - штифт (М6х30); 12 - гайка (М7); 13 - втулка (∅9,5); 14 - сетчатый фильтр масла; 16 - пробка (М16х1,5); 17 - пробка (М14х1,5); 18 - пробка (М24х1,5); 19 - втулка (∅8,5); 20 - подшипник распределительных валов (№1)
Конструктивные параметры головки блока (высота) должны быть номинальной, обработка головки блока не допускается, только замена:
- S50 В30 — 95,00 + 0,07 мм;
- S50 В32 — 95,00 + 0,07 мм;
- S50US В30 — 140,00 мм;
- S50US В32 — 140,00 мм;
- S52 В30 — 140 мм мм;
- S52 В32 — 140,00 мм;
- S54 В32 — 146,00 + 0,05 мм.
Прокладка головки блока цилиндров
На двигателях серии «S50-S54» может быть установлена прокладка только номинального размера, т.к головка не подлежит шлифованию и должна быть заменена.
