Коленчатый вал и маховик

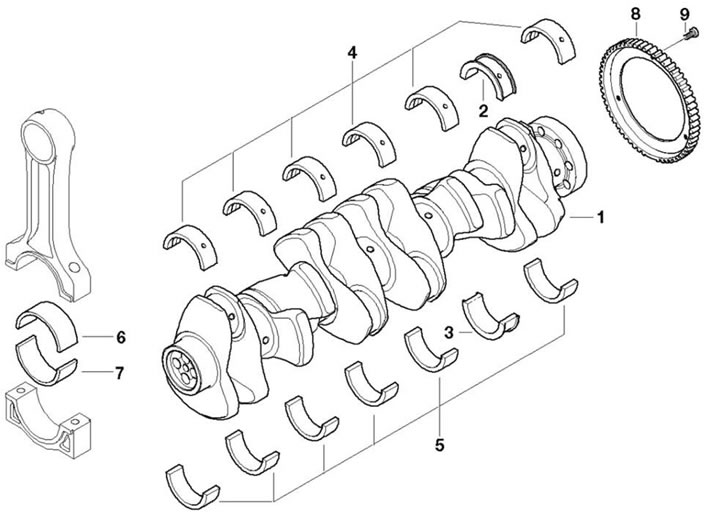

Коленчатый вал двигателя — семи опорный (рис. 7.6). Опоры выполнены в теле картера блока цилиндров в виде подшипников скольжения. В верхних вкладышах (4) коренных подшипников выполнены смазочные канавки и отверстия. На щеках вала выполнены противовесы, отлитые вместе с валов. Коленчатые валы разбиты на три размерные группы, маркированные цветными красочными метками (желтыми, зелеными и белыми) на щеках в районе противовесов.

Диаметр коренных шеек «S50B30» и «550 В32»

Постель подшипника 1

желтая метка

• номинальный размер: 59,964+0,006 мм;
• размер 1-го класса: 59,714+0,006 мм;
• размер 2-го класса: 59,464+0,006 мм.

зеленая метка

• номинальный размер: 59,957+0,006 мм;
• размер 1-го класса: 59,707+0,006 мм;
• размер 2-го класса: 59,457+0,006 мм.

белая метка

• номинальный размер: 59,951+0,006 мм;
• размер 1-го класса: 59,701+0,006 мм;
• размер 2-го класса: 59,451+0,006 мм.

Постель подшипника 2-7

желтая метка

• номинальный размер: 59,984+0,006 мм;
• размер 1-го класса: 59,734+0,006 мм;
• размер 2-го класса: 59,484+0,006 мм.

зеленая метка

• номинальный размер: 59,977+0,006 мм;
• размер 1-го класса: 59,727+0,006 мм;
• размер 2-го класса: 59,477+0,006 мм.

белая метка

• номинальный размер: 59,971+0,005 мм;
• размер 1-го класса: 59,721+0,005 мм;
• размер 2-го класса: 59,471+0,005 мм.

Диаметр коренных шеек «S50USB30» «S52В32»

желтая метка

• номинальный размер: 59,984-59,990 мм;
• размер 1-го класса: 59,734-59,740 мм;
• размер 2-го класса: 59,484-59,490 мм.

зеленая метка

• номинальный размер: 59,977-59,983 мм;
• размер 1-го класса: 59,727-59,733 мм;
• размер 2-го класса: 59,477-59,483 мм.

белая метка

• номинальный размер: 59,971-59,976 мм;
• размер 1-го класса: 59,721-59,726 мм;
• размер 2-го класса: 59,471-59,476 мм.

Диаметр коренных шеек «S54B20»:

Постель подшипника 1

желтая метка

• номинальный размер: 59,964+0,006 мм;
• размер 1-го класса: 59,714+0,006 мм;
• размер 2-го класса: 59,464+0,006 мм.

зеленая метка

• номинальный размер: 59,957+0,006 мм;
• размер 1-го класса: 59,707+0,006 мм;
• размер 2-го класса: 59,457+0,006 мм.

белая метка

• номинальный размер: 59,951+0,005 мм;
• размер 1-го класса: 59,701+0,005 мм;
• размер 2-го класса: 59,451+0,005 мм.

Постель подшипника 2-7

желтая метка

• номинальный размер: 59,984+0,006 мм;
• размер 1-го класса: 59,734+0,006 мм;
• размер 2-го класса: 59,484+0,006 мм.

зеленая метка

• номинальный размер: 59,977+0,006 мм;
• размер 1-го класса: 59,727+0,006 мм;
• размер 2-го класса: 59,484+0,006 мм.

белая метка

• номинальный размер: 59,971+0,005 мм;
• размер 1-го класса: 59,721+0,005 мм;
• размер 2-го класса: 59,471+0,005 мм.

Осевой зазор коленчатого вала двигателя:

• «S50 В30» 0,080-0,163 мм;
• «S50 В32» 0,080-0,163 мм;
• «S50US В30» 0,080-0,163 мм;
• «S52 В32» 0,080-0,163 мм;
• «S54 В32» 0,141-0,253 мм.

Радиальный зазор коренных подшипников коленчатого вала двигателя:

• «S50 В30» 0,020-0,046 мм;
• «S50 В32» 0,020-0,046 мм;
• «S50US В30» 0,020-0,058 мм;
• «S52 В32» 0,020-0,058 мм;
• «S54 В32» 0,019-0,052 мм.

Радиальный зазор шатунных подшипников коленчатого вала двигателя:

• «S50 В30» 0,028-0,070 мм;
• «S50 В32» 0,026-0,068 мм;
• «S50US В30» 0,020-0,055 мм;
• «S52 В32» 0,020-0,055 мм;
• «S54 В32» 0,030-0,070 мм.

Радиальное биение коленчатого вала на средней опоре, вал стоит на призмах своими внешними шейками, не более — 0,20 мм.

Диаметр шатунных шеек коленчатого вала

Диаметр шатунных шеек «S50 В30»:

• номинальный размер: 50,00^-0,009_-0,025 мм
• размер 1-го класса; 49,75^-0,009_-0,025 мм.
• размер 2-го класса; 49,50^-0,009_-0,025 мм.

Диаметр шатунных шеек «S50 В32»:

• номинальный размер: 49,00^-0,009_-0,025 мм
• размер 1-го класса; 48,75^-0,009_-0,025 мм.
• размер 2-го класса; 48,50^-0,009_-0,025 мм.

Диаметр шатунных шеек «S50US В32»:

• номинальный размер: 45,00^-0,009_-0,025 мм;
• размер 1-го класса 44,75^-0,009_-0,025 мм.
• размер 2-го класса; 44,50^-0,009_-0,025 мм.

Диаметр шатунных шеек «S52 В32»:

• номинальный размер: 45,00^-0,009_-0,025 мм;
• размер 1-го класса; 44,75^-0,009_-0,025 мм.
• размер 2-го класса; 44,50^-0,009_-0,025 мм.

Диаметр шатунных шеек «S54 В32»:

• номинальный размер: 49,00^-0,009_-0,025 мм
• размер 1-го класса; 48,75^-0,009_-0,025 мм.

Максимально допустимая овальность поверхностей коренных и шатунных шеек для всех двигателей не более 0,003 мм.
