Направляющие втулки клапанов

Двигатели «S50B30» и «S50 В32»

Внутренний диаметр втулки, мм:

Номинальный

• двигатель «S50B30» 7,0 Н7
• двигатель «S50 В32» 6,0 Н7

Максимальный зазор клапан/втулка, мм 0,5.

Для двигателей «S50B30» и «S50 В32» втулки в запасные части не поставляются, головка блока ремонту не полежит.

Двигатель «S50USB30»

Внутренний диаметр втулки, мм:

• номинальный 6,0 Н7
• размер 1-го класса 6,1 Н7
• размер 2-го класса 6,2 Н7

Максимальный зазор, мм 0,5 клапан/втулка

Для двигателя «S50USB30» втулки в запасные части не поставляются, ремонт осуществляется установкой клапанов ремонтного размера.

Двигатели «S52B32» и «S54B32»

Внутренний диаметр втулки, мм:

• номинальный 6,0 Н7
• размер 1-го класса
• двигатель «S52B32» 6,1 Н7
• двигатель «S54B32» отсутствует
• размер 2-го класса
• двигатель «S52B32» 6,2 Н7
• двигатель «S54B32» отсутствует

Максимальный зазор клапан/втулка, мм 0,5

Втулки клапанов двигателя «S52 В32» в запасные части не поставляются, ремонт осуществляется установкой клапанов ремонтного размера.

Втулки «S54 В32» в запасные части не поставляются, головка блока ремонту не полежит.

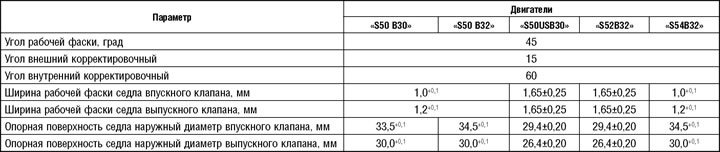

Таблица 7.3. Параметры седел клапанов
