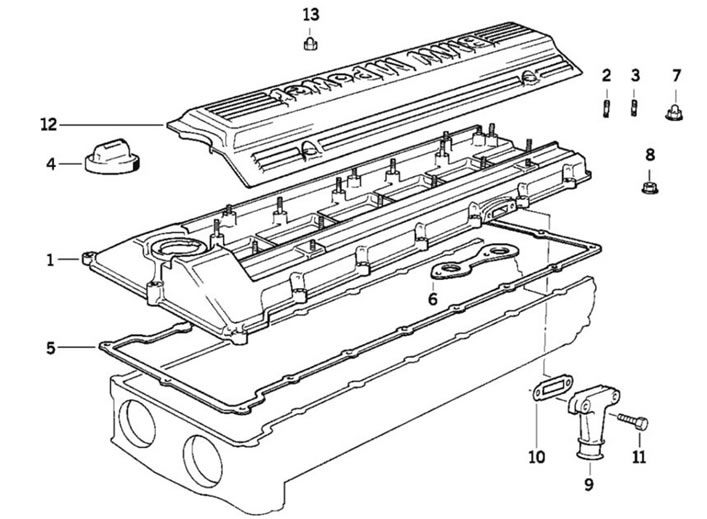

Рис. 6.6. Крышка головки блока цилиндров: 1, 4 - крышка; 2 - штифт (М6х35); 3 - штифт (М6х25); 5, 6, 10 - прокладка; 7, 13 - колпачковая гайка (М6); 8 - гайка (М6); 9 - соединитель; 11 - болт (М6); 12 - кожух

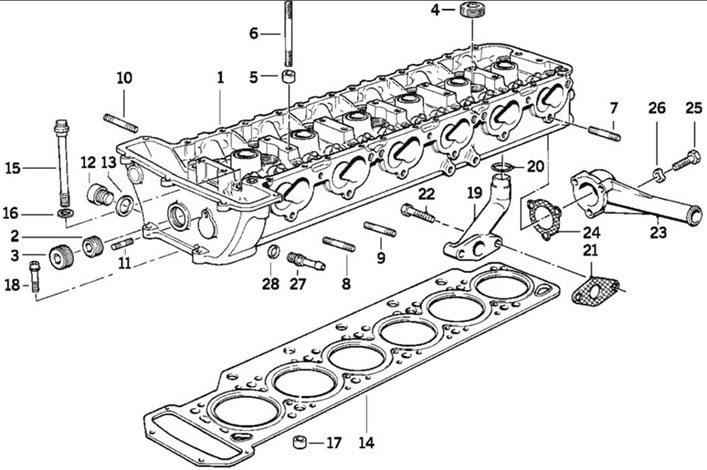

Рис. 6.7. Головка блока цилиндров: 1 - головка блока; 2 - пробка (М30х1,5); 3 - пробка (М33х1,5); 4 - пробка (М20х1,5); 5 - втулка (∅10,5); 6 - штифт (М8х90); 7 - штифт (М8х40); 8 - штифт (М8х25); 9 - штифт (М6х30); 10 - штифт (М6х35); 11 - штифт (М6х25); 12 - пробка (М14х1,5); 13 - кольцо (∅14); 14, 21, 24 - прокладка; 15 - болт; 16, 26 - шайба; 17 - втулка (∅14,5); 18, 22, 25 - болт (М6х30); 19 - маслоотводная трубка; 20 - кольцо (∅22); 23 - крышка; 27 - штуцер; 28 - кольцо (∅8)

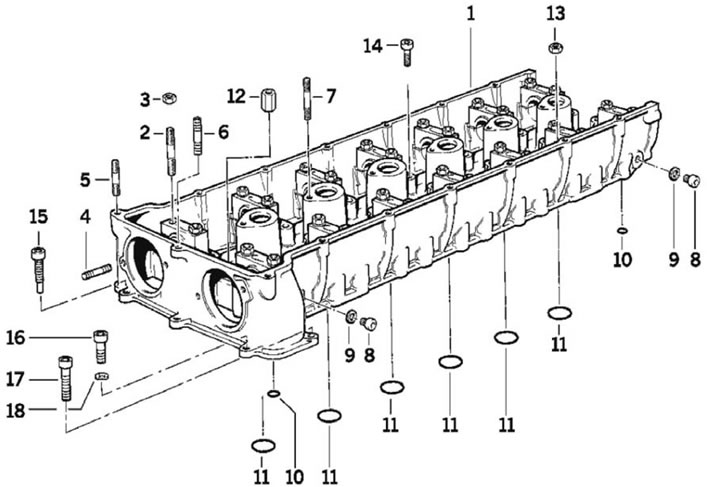

Рис. 6.8. Промежуточные элементы: 1 - корпус; 2 - штифт (М8х55); 3 - гайка (М8); 4 - штифт (М6х22); 5 - штифт (М6х35); 6 - штифт (М6х45); 7 - штифт (М6х30); 8 - пробка (М10х1); 9-11 - кольцо; 12, 13 - гайка (М8); 14 - болт (М7х30); 15, 17 - болт (М6х30); 16 - винт (М6х20); 18 - шайба

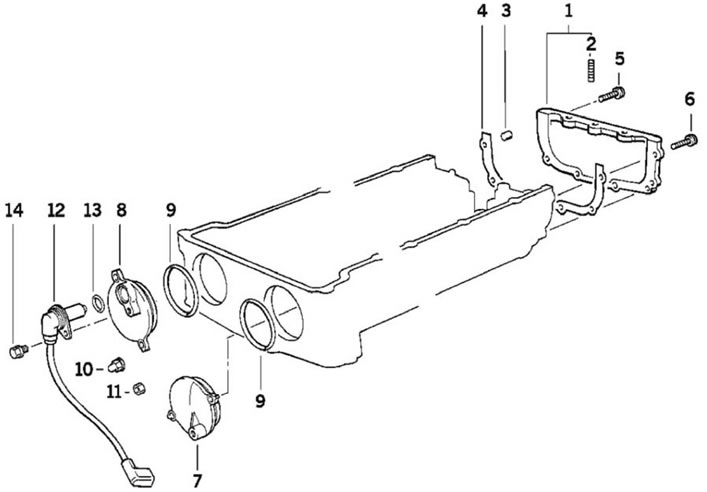

Рис. 6.9. Дополнительные элементы 1 - крышка; 2 - штифт (М6х30); 3 - втулка; 4 - прокладка; 5 - болт (М6х25); 6 - болт (М6х20); 7, 8 - крышка; 9 - кольцо (60x3); 10 - колпачковая гайка (М6); 11 - гайка (М6); 12 - датчик положения распредвала; 13 - кольцо (18x2); 14 - болт (М6х16)
Характеристики головки блока цилиндров двигателя, мм
| Двигатель | «S38B35», «838В36», «838В38» |
| Высота головки | 96,00±0,07 |
| Вн. диаметр направляющей втулки | 7,0 Н7 |
| — класса 1 | 7,1 Н7 |
| — класса 2 | 7,2 Н7 |
| Максимальный зазор направляющей | 0,5 |
| Диаметр подшипника распредвала | 30+0,020+0,007 |
| Ширина упорного подшипника распредвала | 22,9—0,05 |
| Осевой зазор | 0,10—0,183 |
| Диаметр гидротолкателя | 37,5+0,016+0,000 |
| Зазор гидротолкателя | 0,025—0,066 |
