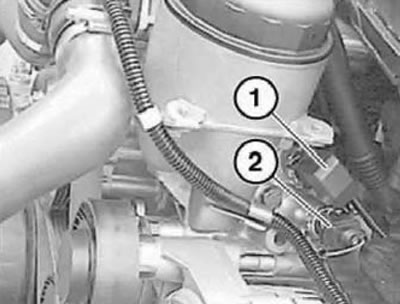

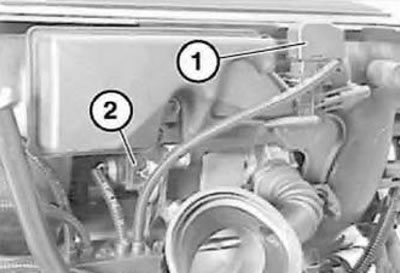

Снять корпус воздушного фильтра, всасывающий шланг в сборе (между корпусом воздушного фильтра и корпусом дроссельной заслонки). Отсоединить ШС (1, рис. 5.251) от резонансного клапана и ШС (2) от клапана регулировки холостого хода. Отсоединить ШС (1, рис. 5.252) от датчика давления масла и ШС (2) от датчика температуры масла.
Рис. 5.251. ШС клапанов | Рис. 5.252. ШС датчиков |

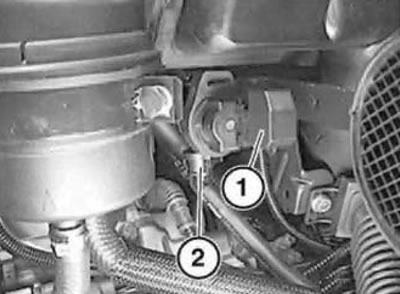

Отсоединить ШС (1, рис. 5.253) от клапана вентиляции топливного бака. Вывернуть болты крепления кабельной коробки. Освободить топливопроводы и провод датчика уровня масла из держателя на направляющей трубке маслоизмерительного щупа. Вывернуть болт (25 см. рис. 5.15) и снять направляющую трубку маслоизмерительного щупа.
Рис. 5.253. ШС клапана

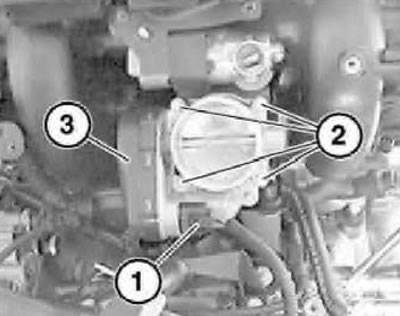

Отсоединить ШС (1, рис. 5.254) от корпуса (3) дроссельной заслонки. Вывернуть болты (2) и снять корпус (3) дроссельной заслонки.
Рис. 5.254. Корпус

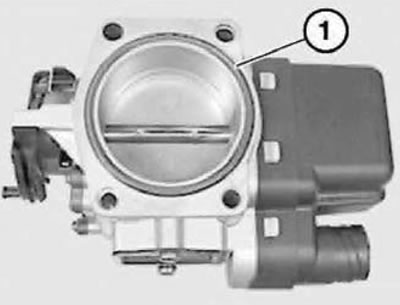

Установку корпуса дроссельной заслонки следует проводить в обратном порядке, при этом необходимо заменить уплотнительное кольцо (1, рис. 5.255) между корпусом дроссельной заслонки и системой впуска. Заменить уплотнительное кольцо направляющей трубки маслоизмерительного щупа.
Рис. 5.255. Кольцо
Внимание! Неисправность дроссельной заслонки внесла изменения в значения коррекции, заложенные в ЭБУ системы «DME».
Удалить значения коррекции в следующем порядке:
- подключить «DIS-тестер»;
- выбрать модель автомобиля;
- выбрать тип «DME» двигателя («MS43» для «М54»);
- провести краткий тест;
- продолжит тест по стрелке, направо вниз;
- выйти в окно «Выбор картины неисправности»;
- выйти в окно «Выбор функции» (внизу слева);
- выйти в окно «Выбор систем и деталей».
В окне «Выбор систем и деталей» выбрать параметры:
- «Дополнительные функции»;
- «Привод»;
- «Цифровая электронная система управления двигателем»;
- «Обнуление значения коррекции»;
- «План проверки» (внизу слева).
В окне «План проверки» выбрать параметры:
- «Обнуление значений коррекции».
Продолжить операции по стрелке направо вниз (см. Инструкцию по «DIS-тестеру»).
После первого пуска двигателя в ЭБУ системы «DME» будут записаны новые значения коррекции.
