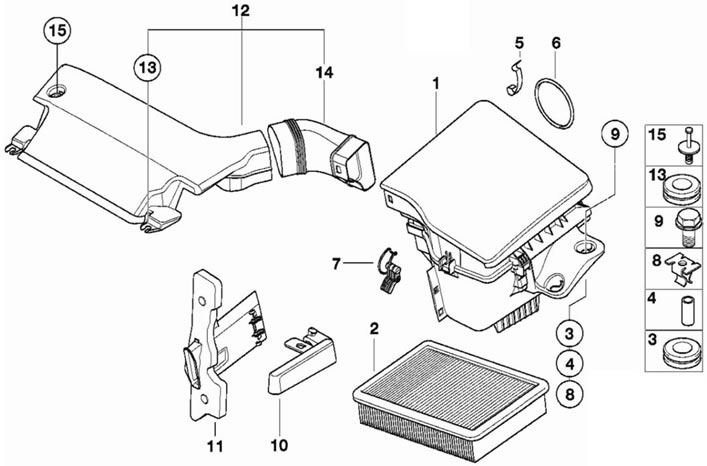

Рис. 5.246. Воздушный канал: 1 - корпус воздушного фильтра; 2 - сменный элемент; 3, 13 - амортизатор; 4 - втулка; 5 - скоба; 6 - кольцо (79x6); 7 - пружинный держатель; 8 - сепаратор; 9 - болт (М6х25); 10 - кронштейн; 11 - вентиляционный канал; 12 - воздуховод; 14 - патрубок; 15 - распорная заклепка
Замену сменного элемента воздушного фильтра необходимо проводить в следующем порядке. Раскрыть зажимы (7, рис. 5.246) крышки корпуса (1) воздушного фильтра. Приподнять верхнюю часть корпуса воздушного фильтра и снять ее. Вынуть сменный элемент (2) воздушного фильтра.
Очистить верхнюю и нижнюю части корпуса воздушного фильтра изнутри от пыли и установить новый сменный элемент воздушного фильтра. Вставить новый сменный элемент (рис. 5.247).

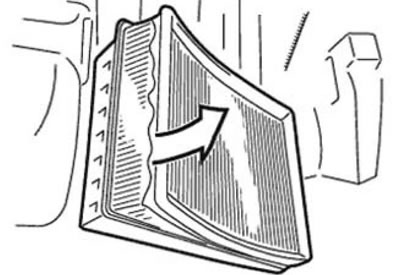

Рис. 5.247. Сменный элемент
Проверить уплотнительную прокладку между ИРВ и верхней частью воздушного фильтра на отсутствие повреждений, при необходимости заменить ее.
Для облегчения монтажа воздушного фильтра и корпуса дроссельной заслонки смазать уплотнительную прокладку смазкой для облегчения скольжения (технический вазелин).
