Внимание! Все работы, проводимые на топливной системе, пожароопасны и требуют соблюдения повышенных мер безопасности.
Снятие топливного фильтра бензинового двигателя проводить в следующем порядке.
Периодичность замены фильтра составляет 80.000 км пробега автомобиля, в зависимости от условий эксплуатации и качества топлива рекомендуется менять его чаще.
Подготовить рабочее место, инструмент и расходные материалы:
- домкрат и комплект подставок;
- комплект гаечных ключей и отверток;
- струбцины для пережатия шлангов трубопроводов (2 шт.);
- огнетушитель;
- емкость для сбора топлива, типа таза;
- топливный фильтр;
- хомуты крепления топливного шланга (2 шт.);
- резиновые перчатки;
- чистая ветошь.
Установить автомобиль на ровную площадку, лучше на эстакаду или смотровую яму. Затянуть стояночный тормоз.
Сбросить давление в топливной системе. Топливный фильтр расположен снизу, на левой продольной балке под сиденьем водителя или в районе топливного бака.
Поднять и установить автомобиль на подставки, чтобы получить доступ к днищу кузова. Снять нижний защитный кожух двигательного отсека и облицовку в районе фильтра.
Пережать зажимами (приспособление 13.3.010) топливные шланги перед и после фильтра (рис. 2.7).

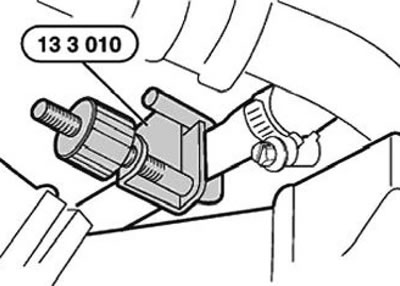

Рис. 2.7. Зажим
Установить широкую посуду, типа таза, в районе топливного фильтра. Ослабить хомуты и снять (стянут) топливные шланги с фильтра. Пролившейся бензин собрать и перелить его в герметично закрываемый сосуд, отправить на утилизацию.
Ослабить стяжной хомут крепления фильтра к балке и вынуть заменяемый топливный фильтр (рис. 2.8).

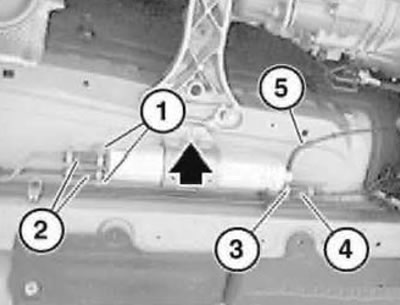

Рис. 2.8. Топливный фильтр
Установку топливного фильтра проводить в следующей последовательности.
Установить новый фильтр в держатель и закрепить его. «Стрелка» на корпусе фильтра указывает направление движения потока топлива через фильтр, к двигателю. Установить топливные шланги на патрубки фильтра и закрепить их стяжными винтовыми хомутами. Снять зажимы.
Установить рычаг КПП в нейтральное положение и запустить двигатель.Проверить герметичность топливных соединений и заглушить двигатель. Установить защитный кожух двигательного отсека или в районе топливного фильтра и опустить автомобиль на колеса.
