| Автомобиль | Код двигателя | Год выпуска |
| 320i 24V Vanos (Е36) | 20 6S2 | 1992-97 |
| 325i 24V Vanos (E36) | 25 6S2 | 1992-97 |
| 520i 24V Vanos (E34) | 20 6S2 | 1992-96 |
| 525i 24V Vanos (E34) | 25 6S2 | 1992-96 |

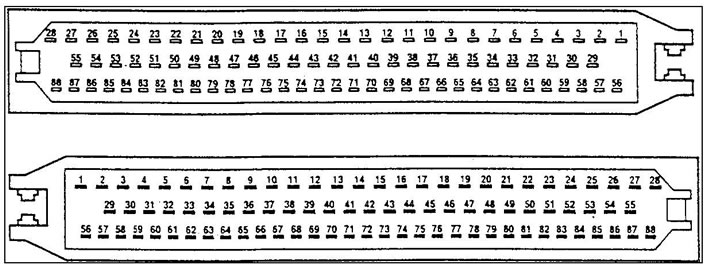

Рис. 8.1. Расположение контактных полей ШС ЭБУ КСУД
| Вывод ШСа | Цепи/компоненты | Сигнал | Состояние | Номин. значение |
| 1 | Реле топливного насоса | Откл. земля | Зажигание Вкл. | 11-14 В |
| 2 | Клапан холостого хода | Откл. земля | Зажигание Вкл. | 5В |
| 3 | Инжектор 1 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 4 | Инжектор 3 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 5 | Инжектор 2 | Откл. земля | ||
| 6 | Масса | — | Зажигание Вкл. | ОВ |
| 7. 8. 9. 10 | Резерв | |||
| 11 | ЭБУ АКПП | Вход | ||
| 12 | Положение ДЗ. заж. ВКЛ | Исх. | ДЗ закрыта | 0. 5 В |
| 12 | Положение ДЗ. заж. ВКЛ | Исх. | ДЗ открыта | 4. 5 В |
| 13 | Датчик ИРВ. | Вход. | Х.х, | ОВ |
| 13 | Датчик ИРВ. | Вход. | 1500 мин зажигание Выкл, 5 сек. | 2-5 В |
| 14. 15 | Резерв | |||
| 16 | Датчик распредвала | Исх. | ||
| 17 | Панель приборов | Вход. | Зажигание Вкл. | 11-14 В |
| 18. 19. 20. 21. 22 | Резерв | |||
| 23 | КЗ цилиндра 2 | Зажигание Вкл. | 11-14 В | |
| 24 | КЗ цилиндра 3 | Зажигание Вкл. | 11-14 В | |
| 24 | КЗ цилиндра 3 | Прокрутка стартером | 9 В | |
| 25 | КЗ цилиндра 1 | Зажигание Вкл. | 11-14 В | |
| 25 | КЗ цилиндра 1 | Прокрутка стартером | 9 В | |
| 26 | АБ | Вход. | Зажигание Вкл. | 11-14 В |
| 27 | Реле ЭБУ КСУД | Откл. земля | Зажигание Выкл. | 11-14 В |
| 27 | Реле ЭБУ КСУД | Откл. земля | Зажигание Вкл. | 0-1 В |
| 27 | Реле ЭБУ КСУД | Откл. земля | Прокрутка стартером | 0-1 В |
| 28 | Резерв | |||
| 29 | Клапан холостого хода | Откл. земля | Зажигание Вкл. | 5-7, 5 В |
| 30 | Резерв | |||
| 31 | Инжектор 5 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 32 | Инжектор 6 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 33 | Инжектор 4 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 34, 35 | Масса | Зажигание Вкл. | 0 В | |
| 36 | ЭПК паров топлива | Откл. земля | Зажигание Вкл. | 11-14 В |
| 37 | Реле нагревателя датчика кислорода в ОГ | Откл. земля | Зажигание Вкл. | 11-14 В |
| 37 | Реле нагревателя датчика кислорода в ОГ | Откл. земля | Холостой ход. | 0 В |
| 38, 39, 40 | Резерв | |||
| 41 | ИРВ | Вход. | Зажигание Вкл. | 1-2 В |
| 41 | ИРВ | Вход. | Холостой ход | 1, 9-2, 7 В |
| 41 | ИРВ | Вход. | 3000 мин⁻¹ | 2, 9-3, 0 В |
| 41 | ИРВ | Вход. | Переход х.х.—ДЗ открыта | 4, 0 В |
| 42 | Резерв | |||
| 43 | Датчик температуры ОЖ | Масса | Зажигание Вкл. | ОВ |
| 44 | Датчик положения распредвала | Масса | Зажигание Вкл. | ОВ |
| 45, 46, 47 | Резерв | |||
| 48 | Реле включения кондиционера | Откл. земля | Зажигание Вкл. | 11-14 В |
| 48 | Реле включения кондиционера | Откл. земля | Холостой ход—компрессор Выкл. | 11-14 В |
| 48 | Реле включения кондиционера | Откл. земля | Холостой ход—компрессор Вкл. | 0-1 В |
| 49 | Резерв | |||
| 50 | КЗ цилиндра 4 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 50 | КЗ цилиндра 4 | Откл. земля | Прокрутка стартером | 9В |
| 51 | КЗ цилиндра 6 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 51 | КЗ цилиндра 6 | Откл. земля | Прокрутка стартером | 9В |
| 52 | КЗ цилиндра 5 | Откл. земля | Зажигание Вкл. | 11-14 В |
| 52 | КЗ цилиндра 5 | Откл. земля | Прокрутка стартером | 9В |
| 53 | Резерв | |||
| 54 | Реле ЭБУ КСУД | Вход. | Зажигание Вкл. | 11-14 В |
| 55 | Масса | Зажигание Вкл. | ОВ | |
| 56 | Замок зажигания | Вход | Зажигание Вкл. | 11-14 В |
| 57, 58 | Резерв | |||
| 59 | Датчик положения ДЗ | Исход. | Зажигание Вкл. | 5В |
| 60 | ШС диагностики | Вход. | Зажигание Вкл. | ОВ |
| 61, 62, 63 | Резерв | |||
| 64 | ЭБУ АКПП | Вход. | ||
| 65 | Датчик положения селектора АКПП | Вход. | ||
| 66 | Резерв | |||
| 67 | Датчик положения коленчатого вала | Вход | Проворачивание стартером | 3, 7 В |
| 67 | Датчик положения коленчатого вала | Вход | Холостой ход | 8В |
| 67 | Датчик положения коленчатого вала | Вход | 3000 мин⁻¹ | 21 В |
| 68 | Датчик положения коленчатого вала | Масса | Зажигание Вкл. | ОВ |
| 69 | Резерв | |||
| 70 | Датчик содержания кислорода в ОГ | Вход | Х.х. двигатель прогрет | 0, 1-1, 0 В |
| 71 | Датчик содержания кислорода в ОГ | Масса | Зажигание Вкл. | ОВ |
| 72 | Резерв | |||
| 73 | Панель приборов | Вход | Зажигание Выкл | ОВ |
| 73 | Панель приборов | Вход | Зажигание Вкл | 11-14 В |
| 74 | Панель приборов | Выход | Зажигание Выкл | ОВ |
| 74 | Панель приборов | Выход | Зажигание Вкл | 11-14 В |
| 75. 76 | Резерв | |||
| 77 | Датчик температуры воздуха на впуске | Вход. | Зажигание Вкл. (100 С) | 3, 8 В |
| 78 | Датчик температуры ОЖ | Вход | Зажигание Вкл. (200 С) | 4, 0 В |
| 78 | Датчик температуры ОЖ | Вход | Зажигание Вкл. (800 С) | 1, 1 в |
| 79. 80 | Резерв | |||
| 81 | ЭБУ охранной системы | Вход | ||
| 81 | Маршрутный компьютер | Вход | ||
| 82. 83. 84 | Резерв | |||
| 85 | Датчик давления кондиционера | Вход | ||
| 86 | ЭБУ кондиционера | Вход | ||
| 87 | ШС диагностики | Вход | Зажигание Вкл | 11-14 В |
| 88 | ШС диагностики | Вход/ /Выход | Зажигание Вкл | ОВ |
