Автомобиль | Двигатели | Год выпуска |
320i 24V Vanos (Е36) | 20 6S3 | 1994-99 |
323i 24V Vanos (E36) | 25 6S3 | 1995-00 |
328i 24V Vanos (E36) | 28 6S1 | 1995-99 |
523i 24V Vanos (E39) | 25 6S3 | 1996-00 |
528i 24V Vanos (E39) | 28 6S1 | 1996-00 |

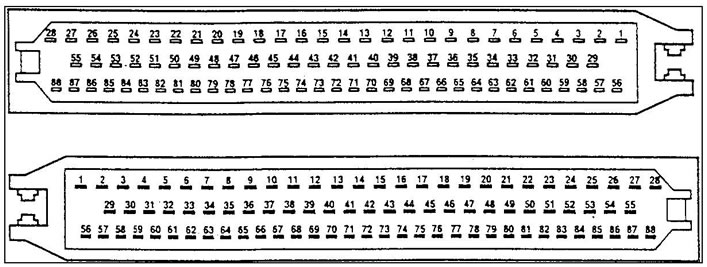

Рис. 8.1. Расположение контактных полей ШС ЭБУ КСУД
Вывод ШСа | Цепи/компоненты | Сигнал | Состояние | Номин. значение |
1 | КЗ цилиндр 2 | Откл. масса | Зажигание Вкл. | 11-14 В |
1 | КЗ цилиндр 2 | Откл. масса | Прокрутка стартером | 9В |
1 | КЗ цилиндр 2 | Откл. масса | Холостой ход | |
2 | КЗ цилиндр 4 | Откл. масса | Зажигание Вкл. | 11-14 В |
2 | КЗ цилиндр 4 | Откл. масса | Прокрутка стартером | 9В |
3 | КЗ цилиндр 6 | Откл. масса | Зажигание Вкл. | 11-14 В |
3 | КЗ цилиндр 6 | Откл. масса | Прокрутка стартером | 9 В |
4 | Масса | Зажигание Вкл. | ОВ | |
5 | Инжектор 2 | Откл. масса | Зажигание Вкл. | 11-14 В |
6 | Инжектор 1 | Откл. масса | Зажигание Вкл. | 11-14 В |
7 | ИРВ | Масса | Зажигание Вкл. | 0 В |
8 | ИРВ | Вход. | Зажигание Вкл. | 0 В |
8 | ИРВ | Вход. | Холостой ход. | 0,6 В |
8 | ИРВ | Вход. | 3000 мин 1 | 1,5 В |
9 | Панель приборов | Выход | Зажигание Вкл. | 11-14 В |
10 | Датчик температуры ОЖ | Вход | Зажигание Вкл. (100 С) | 4 В |
10 | Датчик температуры ОЖ | Вход | Зажигание Вкл. (800 С) | 1 В |
11 | Резерв | |||
12 | Датчик положение ДЗ | Вход | Зажигание Вкл. ДЗ закрыта | 0, 7 В |
12 | Датчик положение ДЗ | Вход | Зажигание Вкл. ДЗ открыта | 4, 5 В |
13 | Резерв | |||
14 | Датчик температуры воздуха на впуске | Вход | Зажигание Вкл. (100 С) | 14 В |
15 | ЭБУ ABS | |||
16 | Датчик давления в кондиционере | Вход | ||
17 | Резерв | |||
18 | Резерв | |||
19 | ЭБУ кондиционера | |||
20 | Резерв | |||
21 | Привод системы VANOS | Откл. масса | Зажигание Вкл | 11-14 В |
21 | Привод системы VANOS | Откл. масса | Холостой ход | 11-14 В |
22 | Инжектор 3 | Откл. масса | Зажигание Вкл | 11-14 В |
23 | Инжектор 6 | Откл. масса | Зажигание Вкл | 11-14 В |
24 | Инжектор 4 | Откл. масса | Зажигание Вкл | 11-14 В |
25 | Датчик кислорода в ОГ | Откл. масса | Зажигание Вкл | 11-14 В |
25 | Датчик кислорода в ОГ | Откл. масса | Холостой ход | 10 Гц |
26 | АБ | Вход | Зажигание Вкл | 11-14 В |
27 | ЭМК холостого хода | Откл. масса | Зажигание Вкл | 6-9 В |
28 | Масса | Зажигание Вкл | 0 В | |
29 | КЗ цилиндр 1 | Откл. масса | Зажигание Вкл | 11-14 В |
29 | КЗ цилиндр 1 | Откл. масса | Прокрутка стартером | 9 В |
30 | КЗ цилиндр 3 | Откл. масса | Зажигание Вкл | 11-14 В |
30 | КЗ цилиндр 3 | Откл. масса | Прокрутка стартером | 9В |
31 | КЗ цилиндр 5 | Откл. масса | Зажигание Вкл | 11-14 В |
31 | КЗ цилиндр 5 | Откл. масса | Прокрутка стартером | 9В |
32 | Масса | Зажигание Вкл | ОВ | |
33 | Инжектор 5 | Откл. масса | Зажигание Вкл | 11-14 В |
34 | Масса | Зажигание Вкл | ОВ | |
35 | Резерв | |||
36 | ЭБУ кондиционера | |||
37 | Резерв | |||
38 | Резерв | |||
39 | Датчик температуры воздуха на впуске | Масса | Зажигание Вкл (100 С) | ОВ |
40 | Датчик положения коленчатого вала | Масса | Зажигание Вкл. | ОВ |
40 | Датчик положения коленчатого вала | Масса | Зажигание Вкл. | 5 кГц |
41 | Датчик положения распредвала | Масса | Зажигание Вкл. | ОВ |
42 | Датчик положения ДЗ | Масса | Зажигание Вкл. | ОВ |
43 | Датчик положения распредвала | Масса | Зажигание Вкл. | ОВ |
44 | Датчик положения ДЗ | Исх. | Зажигание Вкл. | 5В |
45 | ЭБУ ABS | |||
46 | Резерв | |||
47 | Резерв | |||
48 | Датчик положения коленчатого вала | Исх. | Зажигание Вкл. | 5В |
48 | Датчик положения коленчатого вала | Исх. | Зажигание Вкл. | 5 кГц |
49 | Замок зажигания | Вход | Зажигание Вкл. | 11-14 В |
50 | Резерв | |||
51 | Резерв | |||
52 | ЭПК системы выпуска | Откл. масса | Зажигание Вкл. | 4. 4 В |
53 | ЭМК холостого хода | Откл. масса | Зажигание Вкл. | 3-6 В |
54 | Реле системы управления двигателем | Вход. | Зажигание Вкл. | 11-14 В |
55 | Датчик кислорода в ОГ 2 | Откл. масса | Зажигание Вкл. | 11-14 В |
56 | КЗ, цилиндров 1. 2. 34. 5. 6 | Исход. | ||
57 | Датчик детонации 1. цилиндры 1-3 | Вход. | Зажигание Вкл. | 2. 5 В |
58 | Датчик детонации 1. цилиндры 1-3 | Вход. | Зажигание Вкл. | 2. 5 В |
59 | Датчик детонации 2. цилиндры 4-6 | Вход. | Зажигание Вкл. | 2. 5 В |
60 | Резерв | |||
61 | Резерв | |||
63 | Датчик детонации 2. цилиндры 4-6 | Вход. | Зажигание Вкл. | 2. 5 В |
64 | Датчик положения распредвала | Земля | Зажигание Вкл. | 0 В |
65 | Датчик положения распредвала | Вход. | Зажигание Вкл. | 0 В |
66 | Резерв | |||
67 | Датчик кислорода в ОГ. 1 | Земля | Зажигание Вкл. | 0 В |
68 | ЭМК аккумулятора паров топлива | Откл. масса | Зажигание Вкл. | 11-14 В |
69 | Реле топливного насоса | Откл. масса | Холостой ход | 0-1 В |
70 | Датчик кислорода в ОГ. 2 | Земля | Зажигание Вкл. | 0 В |
71 | Резерв | |||
72 | Резерв | |||
73 | Реле управления ЭБУ КСУД | Откл. масса | ||
73 | Реле управления ЭБУ КСУД | Откл. масса | Зажигание Вкл | 0-1 В |
73 | Реле управления ЭБУ КСУД | Откл. масса | Прокрутка стартером | 0-1 В |
74 | Реле вкл. кондиционера | Откл. масса | ||
75 | Датчик кислорода в ОГ. 1 | Вход. | Зажигание Вкл. | 5 В |
75 | Датчик кислорода в ОГ. 1 | Вход. | Холостой ход | 0-4, 6 В |
76 | Датчик кислорода в ОГ. 2 | Вход. | Зажигание Вкл. | 5 В |
76 | Датчик кислорода в ОГ. 2 | Вход. | Холостой ход | 0-4, 6 В |
77 | Резерв | |||
78 | Резерв | |||
79 | Резерв | |||
80 | ЭБУ ABS | |||
81 | ЭБУ ABS | |||
82 | ЭБУ ABS | |||
83 | Датчик положения коленчатого вала | Вход | Зажигание Вкл | 5 В |
84 | Резерв | |||
85 | ЭБУ АКПП | |||
86 | ЭБУ АКПП | |||
87 | Резерв | |||
88 | ЭБУ АКПП |
Варианты использования полей ШС ЭБУ КСУД на отдельных модификациях системы управления типа MS 41
Вывод ШСа | Цепи/компоненты | Сигнал | Состояние | Номин. значение |
36 | ЭБУ системы ABS | Исх. | Зажигание Вкл. | 11 В |
36 | ЭБУ круиз-контроля | Исх. | Зажигание Вкл. | 11 В |
36 | Панель приборов | Исх. | Зажигание Вкл. | 11 В |
36 | Диагностический ШС | Исх. | Зажигание Вкл. | 11 в |
39 | Датчик температуры ОЖ | Масса | Зажигание Вкл. | 0 в |
88 | Диагностический ШС | Вход./Исх. |
