Demontare și instalare tuturor injectoarelor sistemului de injecție (N46)
1. Opriți contactul.
2. Scoateți carcasa fonoabsorbantă.
Atenţie:
- Combustibilul din conductele de combustibil este sub presiune (aprox. 3-5 bari). Când conductele de combustibil sunt deconectate, se scurge combustibil. Colectați și eliminați combustibilul scurs.
- Respectați reglementările naționale aplicabile privind eliminarea deșeurilor.

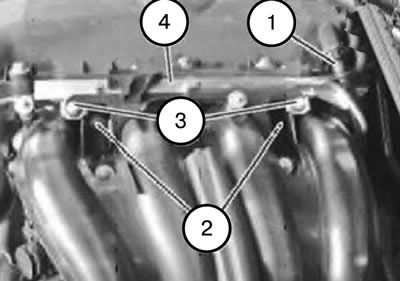

3. Deblocați și deconectați conducta sistemului de ventilație a carterului (1).
4. Deșurubați piulițele (2).
5. Deșurubați șuruburile (3).
6. Ridicați ramificația (4) a conductei de distribuție împreună cu injectoarele, deblocați și deconectați conducta de combustibil.

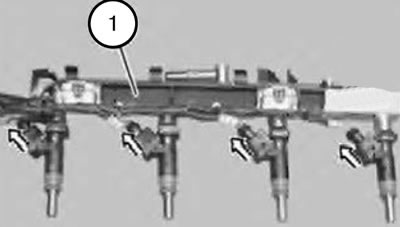

7. Deblocați și deconectați conectorul.
8. Deblocați și scoateți banda de montare electrică (1).

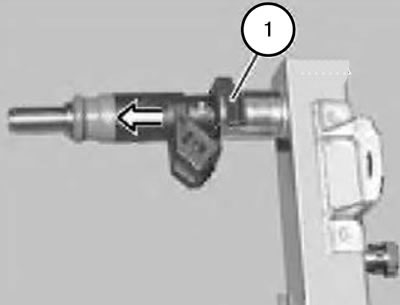

9. Scoateți suportul (1).
10. Deconectați injectorul de la ramificația liniei de distribuție.
Notă: La instalare, verificați și înlocuiți inelele O, dacă este necesar.
11. Introduceți complet duza în ieșirea conductei de combustibil, apoi trageți-o afară până când canelura este la același nivel cu marginea ieșirii conductei de combustibil.
12. Montați suportul.
13. Instalați în ordine inversă demontării, ținând cont de notele de mai sus.
Notă: Pentru a facilita instalarea ramificației conductei de injecție a combustibilului, lubrifiați inelele O ale injectorului cu un lubrifiant.
