Demontare și instalare receptorului sistemului de injecție (N47)
1. Scoateți carcasa fonoabsorbantă.
2. Înlocuiți conductele de înaltă presiune.
3. Deconectați conducta de înaltă presiune de la pompa de înaltă presiune.
Atenţie:
- Când lucrați cu circuite de ulei, combustibil și lichid de răcire, generatorul trebuie protejat de contaminare.
- Acoperiți generatorul.
- Nerespectarea acestei condiții poate duce la defectarea generatorului.
Atenţie:
- Colectați și eliminați combustibilul scurs.
- Respectați reglementările naționale aplicabile privind eliminarea deșeurilor.

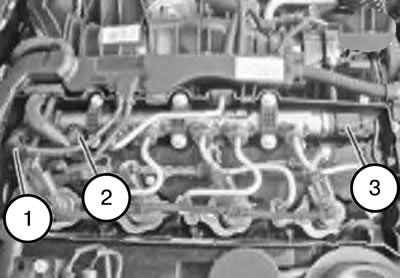

4. Deconectați conectorul (1) de la regulatorul de presiune.
5. Deconectați linia de retur (2) de la receptor.
6. Deconectați conectorul senzorului de presiune (3).

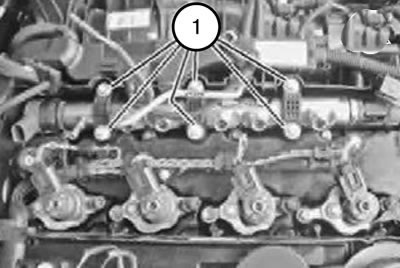

7. Scoateți șuruburile (1).
Cuplu de strângere: 24 Nm.
8. Scoateți receptorul.
9. Instalați receptorul.
10. Fixați toate conductele de înaltă presiune până când chiulasa este așezată.
11. Fixați și strângeți elementele de montare ale receptorului.
12. Strângeți conductele de înaltă presiune de pe injectoare.
13. Strângeți conductele de înaltă presiune de pe partea receptorului.
14. Strângeți elementele de fixare ale conductei de înaltă presiune la pompa de înaltă presiune.
