Sistem automat de diagnosticare (BMW X5 E53)

Sistemul de diagnosticare automată (ADS) al BMW X5 E53 funcționează numai când contactul este pus (poziția "2") și în timpul călătoriei monitorizează constant starea și funcționarea principalelor componente ale mașinii. Starea vehiculului este afișată atât sub formă grafică (Fig. 1.15), cât și sub formă alfanumerică (Fig. 1.16).

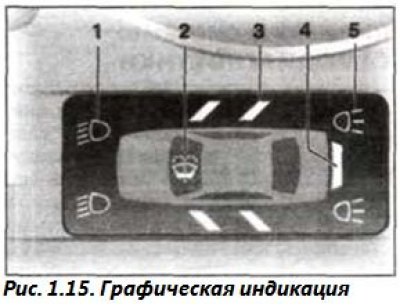

Când cheia de contact este poziționată în poziția "2", afișajul (Fig. 1.15) arată starea următorilor parametri, care nu se sting până nu sunt eliminate cauzele care au determinat apariția lor:

• 1 - lămpile de fază scurtă sunt aprinse;
• 2 - nivel scăzut al lichidului în rezervorul de spălare a parbrizului;
• 3 - starea deschisă a ușilor;
• 4 - ușa superioară a portbagajului este deschisă;
• 5 - luminile de marșarier și luminile de frână sunt aprinse.

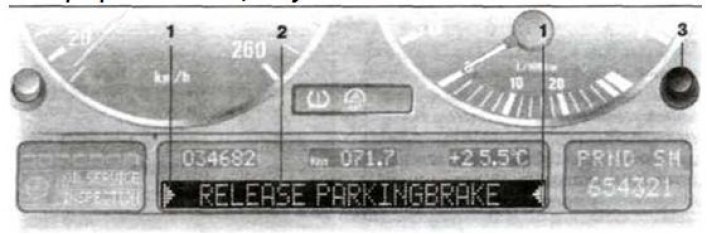

Din poziția "2" a cheii de contact, toate instrucțiunile și avertismentele sunt afișate sub formă de text (2, Fig. 1.16), poate suna un semnal de avertizare.





Toate defecțiunile incluse în program sunt împărțite în două grupuri prioritare: primul grup (prioritate 1) iar al doilea grup (prioritate 2).

Prioritatea 1 include defecțiuni care avertizează asupra unui pericol, apariția lor este însoțită de un semnal sonor și simboluri de semnal intermitent (1, fig. 1.16). Dacă apar mai multe defecțiuni simultan, acestea sunt afișate una după alta. Mesajele rămân prezente până când sunt eliminate motivele care au determinat apariția lor. Ele nu pot fi șterse prin apăsarea butonului "VERIFICARE" (3) GRĂDINA.

Atenţie! Dacă apar defecțiuni de prioritate 1, opriți conducerea, opriți motorul și aflați cauza apariției acestora. Conducerea cu aceste defecte este interzisă.

Prioritatea 1:

• "Fasten Seat Belts", fixați-vă centurile de siguranță;
• "ReleaseParkingbrake", eliberați frâna de parcare;
• "CoolantTemperature", temperatura lichidului de răcire este peste normal;
• "Stop! EngineOilpress", Stop! Presiunea uleiului de motor este sub normal;
• "CheckBrakeFluid", nivelul lichidului de frână este sub normal;
• "DSC/4× 4 Inactive", nu există niciun efect stabilizator al sistemelor DSC sau xDrive;
• "Defect de anvelopă", deteriorare a anvelopei;
• "SelflevelSusp. Inact", regulatorul de înălțime de rulare este defect;
• "SelflevelSusp. Inact", reglarea garda la sol nu este activă și "Max 60 km/h", nu depășiți viteza de 60 km/h. Aceste mesaje apar unul după altul;
• "TrailerMode", acest mesaj apare timp de 3 secunde când nivelul garda la sol trece de la normal la conducere sub sarcină;
• "FuelInject. System", defecțiune la sistemul de injecție a motorului;
• "Transmissin Overheat", supraîncălzire cutie de viteze;
• "Speedlimit", viteză.

Prioritatea 2 include defecțiunile care sunt indicate atunci când cheia de contact este în poziția "2" timp de aproximativ 20 de secunde. După ce inscripția se stinge, rămân simbolurile de semnal (1). Pentru a le apela înapoi, trebuie să apăsați butonul "VERIFICARE" (3) GRĂDINA. Prioritatea 2:

• "BootlidOpen", capacul portbagajului este deschis;
• "DoorOpen", ușa salonului este deschisă;
• "Pre-Heating", încălzire înainte de pornire (motor diesel);

Următoarele mesaje apar o singură dată:

• "WasherFluidLow", adăugați lichid în rezervorul de spălare a parbrizului;
• "Outside Temperature — 5.0°C", temperatura aerului exterior minus 5°C
• "CheckEngineOilLev", verificați nivelul uleiului de motor;
• "SetTyrePressure", setați presiunea în anvelope astfel încât sistemul RDC să accepte presiunea în anvelope ca valoare setată;
• "CheckTyrePressure", verificați presiunea în anvelope;
• "TyreControlInactive", Defecțiune a sistemului RDC;
• "CheckBrakeLights", lampa s-a ars sau există o întrerupere a circuitului de alimentare;
• "CheckLowbeamLights", verificați farurile de fază scurtă;
• "CheckParkLights", verifica luminile de parcare:
• "CheckTailLights", verificați luminile din spate;
• "CheckFrontFoglamps", verificați farurile de ceață;
• "CheckFrontFoglights", verificați farurile de ceață;
• "CheckNumplateLight", verificați lumina plăcuței de înmatriculare;
• "Check Trailer Lights", verificați luminile remorcii;
• "CheckHighbeamLights", verificați farurile pentru faza lungă;
• "CheckReverseLights", verificați luminile din spate;
• "Trans. FailsafeProg", program de urgență transmisie automată;
• "CheckBrakeLinings", verificați plăcuțele de frână;
• "CheckCoolantLevel". Verificați nivelul lichidului de răcire;
• "EngineFailsafeProg", program de control al motorului de urgență.

Mesaje după oprirea contactului:

• "Lights On", luminile sunt aprinse;
• "CheckEngineOilLev". Verificați nivelul uleiului de motor.

Când apar simultan o serie de defecțiuni de prioritate 2, simbolurile de eroare apar secvenţial. Alarma va continua să clipească până când defecțiunea este remediată.

Atenţie! Dacă defecțiunile priorităților 1 și 2 apar simultan, simbolurile de eroare ale priorității 2 nu vor apărea până când cauzele apariției simbolurilor de defecțiune de prioritate 1 nu vor fi complet eliminate.

Lista defecțiunilor și limba de afișare a acestora depind de software-ul instalat în modelul vehiculului.
