Demontare și instalare cutiei de viteze a punții față
1. Îndepărtați panoul frontal al protecției unității.
2. Scurgeți uleiul din cutia de viteze a punții față.
3. Scoateți arborele osiei stânga.
4. Împingeți semiarborele drept afară din cutia de viteze a punții față cu 7–8 cm.
5. Scoateți arborele elicei din față.
8. Înlocuiți flanșa bieletei de ieșire pentru puntea față de pe cutia de transfer.
Notă: Numai la înlocuirea cutiei de viteze a punții față.
Notă: Înlocuiți flanșa pentru a asigura o etanșare etanșă a cutiei de transfer.
Atenție: Când scoateți ultimul șurub, țineți cutia de viteze a punții față pentru a preveni căderea și deteriorarea acesteia.
7. Deconectați conductele hidraulice de la baia de ulei.
Notă: Pentru modificări cu transmisie automată.

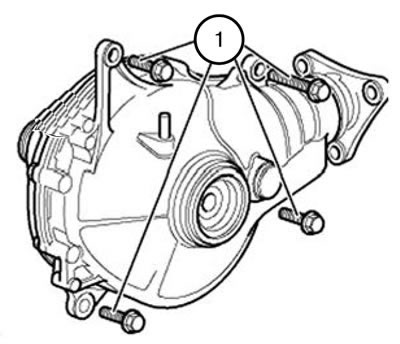

8. Scoateți șuruburile (1).
Cuplu de strângere: 65 Nm.
9. Deconectați cutia de viteze a punții față de la baia de ulei și, cu grijă, scoateți-o în jos.
Nota:
- La instalare, este necesar să înlocuiți inelul O.
- Ungeți inelul O cu ulei pentru cutia de viteze a punții față.
10. Instalarea trebuie efectuată în ordine inversă demontării, ținând cont de notele de mai sus.
11. Umpleți cutia de viteze a punții față cu ulei.
12. Verificați și, dacă este necesar, completați nivelul uleiului în cutia de transfer.
13. Verificați și completați nivelul uleiului în transmisia automată.
Notă: Necesar numai dacă conductele hidraulice au fost deconectate de la transmisia automată sau de la radiatorul acesteia.
