Снятие и установка рычагов и растяжек задней подвески (BMW 7 Series E38)

Толкающая штанга/интегральный рычаг

Если при демонтаже интегральный рычаг был отсоединен от качающегося рычага/опоры колеса, то после установки следует произвести измерение и/или регулировки параметров ходовой части.

1. Снимите заднее колесо и отсоедините приводной вал от редуктора заднего моста (см. Главу Карданный и приводные валы, редуктор, дифференциал и ступичные сборки).

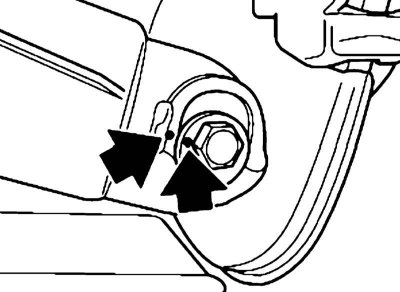

2. Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу.

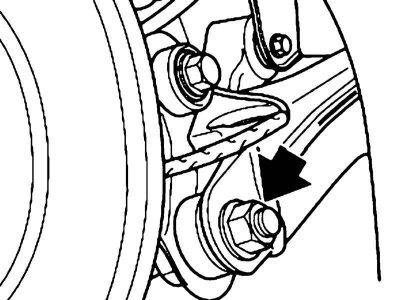

3. Отдайте гайку и болт. Выверните эксцентриковый болт и снять интегральный рычаг.

4. Установка производится в обратном порядке. Замените гайку эксцентрикового болта.

Качающийся рычаг

1. Снимите колесо и отсоедините электропроводку колесного датчика системы ABS (см. Главу Тормозная система). Чтобы облегчить установку угла развала, пометьте керном положение эксцентрикового болта по отношению к качающемуся рычагу (см. иллюстрацию).

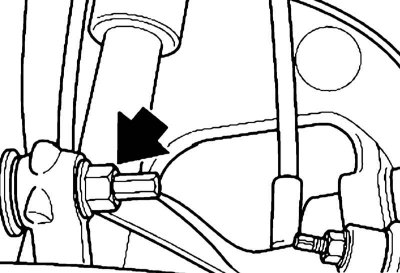

2. Отдайте гайку эксцентрикового болта и выньте его.

3. Установка производится в обратном порядке. Замените гайку эксцентрикового болта. Проверьте и отрегулируйте углы установки задних колес.

Верхний поперечный рычаг

Если при демонтаже поперечный рычаг подвески отсоединялся от балки заднего моста, то после установке следует произвести проверку и регулировку углов установки задних колес.

1. Снимите заднее колесо и отсоедините амортизатор от колесной опоры (см. Раздел Снятие и установка, разборка и сборка стойки подвески).

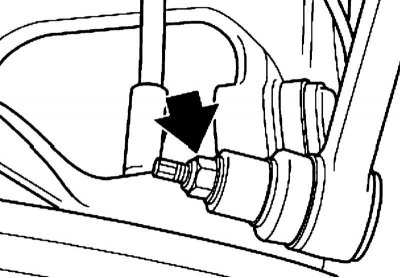

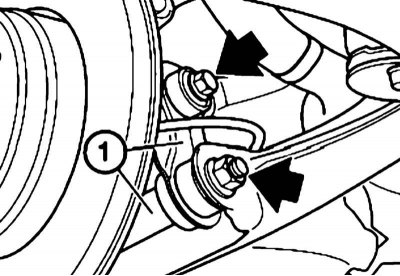

2. Отдайте гайки.

При установке используйте новые самоконтрящиеся гайки.

3. Очистите от грязи и смазки коническую цапфу и отверстие в опоре колеса.

4. Установка производится в обратном порядке.

Растяжка

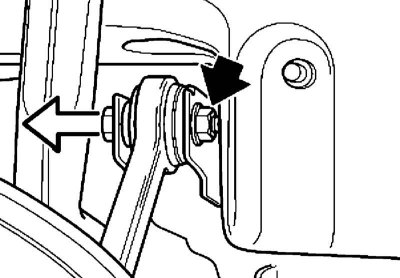

1. Снимите колесо и отдайте гайки.



2. Снимите растяжку.

3. Установка производится в обратном порядке. На пальце и в отверстии не должно быть следов смазки. Используйте новые гайки.

4. По окончании установки проверьте и отрегулируйте углы установки задних колес.
