Выключить зажигание, воздушный канал обдува генератора должен быть снят. Отсоединить ШС от исполнительного узла системы «VANOS», который расположен за масляный фильтром. ШС входит в состав кабельного жгута двигателя.
Отвернуть и снять ЭМК системы «VANOS» (рис. 3.143) вместе с уплотнительной прокладкой. Проверить легкость хода клапана и состояние прокладки и, при необходимости, заменить ее.

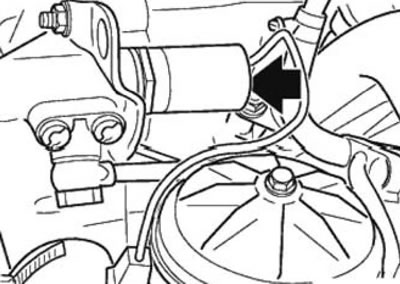

Рис. 3.143. ЭМК
Проверить легкость и величину хода поршня клапана гидравлического плунжера (рис. 3.144) взад и вперед, который должен быть в пределах 5-6 мм.

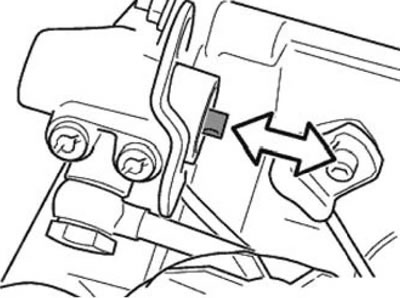

Рис. 3.144. Ход поршня
Внимание! Если плунжер исполнительного узла системы «VANOS» перемещается с трудом, заменить узел полностью.
Установку ЭМК необходимо проводить в обратном порядке, при этом следует заменить уплотнительную прокладку и затянуть ЭМК моментом 30 Н·м (3,0 кгс·м).
