Клапаны и их пружины

Клапаны изготовлены из специальной коррозионно-стойкой стали, с хромированием, закаленными стержнями, располагаются V-образно, под углом 39,5° и приводятся в действие кулачками двух распределительных валов—впускного и выпускного. Все валы верхнего расположения, привод клапанов через гидравлические толкатели.

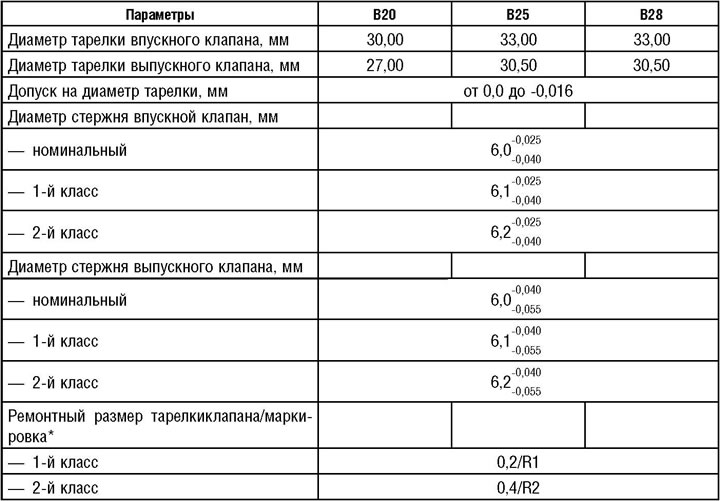

Клапаны дв. мод. «М52» и «M52TU»

*) Ремонтная маркировка нанесена на стержне клапана.

Пружины клапанов

Пружины клапанов предназначены для обеспечения герметичной посадки клапанов на седла. Каждый впускной и выпускной клапан имеет по две пружины, расположенные одна в одной — коаксиально. Пружины идентичны как для впускных, так и для выпускных клапанов.
