Минимальная высота цилиндрической части тарелки клапана должна быть не менее 0,5 мм.
От состояния клапанного механизма зависит один из основных показателей износа двигателя — величина компрессии в его цилиндрах, которая проверяется специальным прибором — компрессометром, устанавливаемым в отверстие свечи зажигания. Правила его установки и снятие, замеров приведены в инструкции на прибор и описаны ниже. Показание прибора для нового двигателя — 10-12 бар (кгс/см2), при предельном износе — 8,0 бар.
Разница в давлении между цилиндрами одного двигателя не должна превышать 1,5 бар. Если разница более 1,5 бар или давление менее 8,0 бар, то это свидетельствует о повышенной изношенности поршневых колец, зеркал цилиндров, клапанов. Такой двигатель подлежит снятию и ремонту.

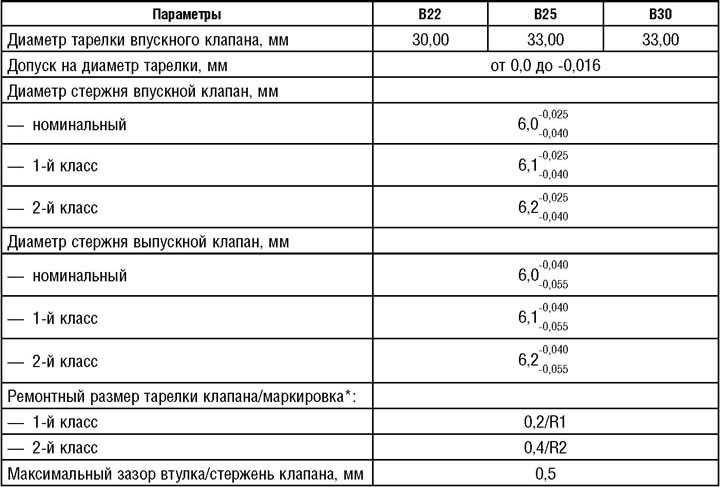

Параметры клапанов двигателей «М54»
Параметры клапанов двигателей «М56» и «554»
*) Ремонтная маркировка нанесена на стержне клапана.
Пружины клапанов
Пружины клапанов предназначены для обеспечения герметичной посадки клапанов на седла. Каждый впускной и выпускной клапан имеет пружину, которая идентична как для впускных, так и для выпускных клапанов. Пружина устанавливается вершиной конуса в сторону сухарей.
