Замена катушки зажигания

Замену катушки зажигания необходимо проводить в следующем порядке, считать информацию из ЗУ неисправностей, выключить зажигание и отсоединить АБ. Снять заглушки с защитного кожуха катушек зажигания, вывернуть болты и снять защитный кожух катушек зажигания (КЗ).

При исполнении с отдельными КЗ

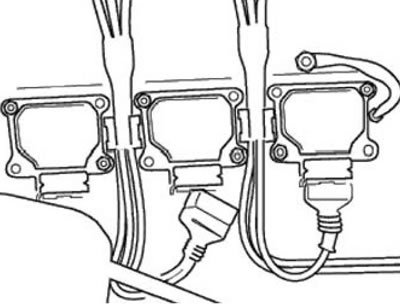

Расфиксировать ШС и отсоединить его от КЗ (1, рис. 5.301). Вывернуть болты (1), отсоединить перемычки соединения с «массой» и снять КЗ движением вверх.

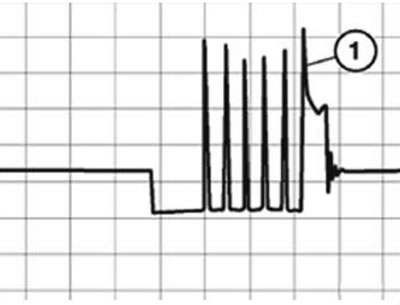

Перед установкой необходимо проверить КЗ по форме сигнала разряда с использованием приспособления «12.7.050» и DIS-тестера. Осциллограмма зажигания показана на рис. 5.302.



В зависимости от температуры двигателя (20-100°C), и частоты вращения вала (< 2000 мин⁻¹), перед обычным напряжением зажигания подается несколько (1-5) первоначальных импульсов напряжения, решающим импульсом напряжения является первый. Дополнительные импульсы пробивного напряжения не играют роли.



Установку КЗ следует проводить в обратном порядке, при этом необходимо проверить целостность и положение ее резинового уплотнителя. На элементах крепления крышки головки блока цилиндров и на КЗ цилиндров «1» и «6» имеется перемычка соединения с «массой», установить их на места.

При исполнении со стержневыми КЗ

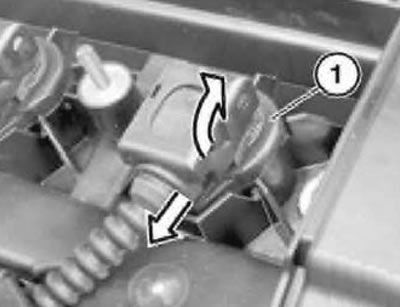

Расфиксировать ШС и отсоединить его от КЗ (1, рис. 5.303). Вынуть КЗ движением вверх. При установке КЗ следует проверить положение резинового уплотнителя (2).



По окончании замены КЗ необходимо считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME». Устранить неисправности и стереть информацию о неисправностях из памяти ЗУ.
