Замену жгута проводов КЗ проводить в следующем порядке. Снять защитный кожух катушек зажигания. Отсоединить ШС жгута проводов от ЭБУ системы «DME», отсоединить ШС жгута проводов в отсеке управляющей электроники.
Перемычку (2, рис. 5.304) соединения с «массой» кабельной коробки и соединительного щитка КЗ между цилиндрами «2» и «3» снять. Разблокировать ШС (1, рис. 5.305) и отсоединить их от КЗ. Освободить из фиксаторов элетромонтаж-ную планку (2) и снять ее движением вверх.

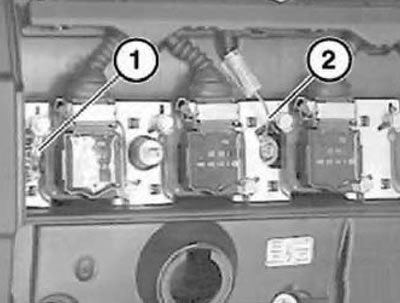

Рис. 5.304. Перемычка |

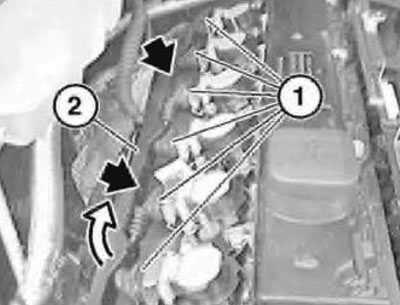

Рис. 5.305. Планка |
На модели BMW5/E39, освободить фиксаторы (1, рис. 5.306) и вытянуть провод (3) с профильным уплотнителем (2) из перегородки двигательного отсека движением вверх.

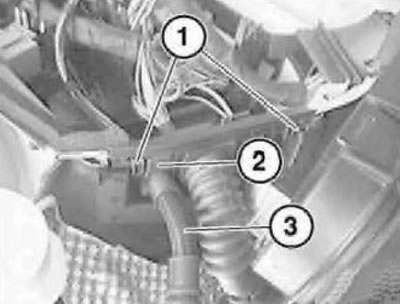

Рис. 5.306. Фиксаторы
Установку ответвления жгута проводов КЗ следует проводить в обратном порядке, при этом необходимо обеспечить герметичность и проследить за правильным положением профильного уплотнения (2).
По окончании замены ответвления жгута проводов КЗ необходимо считать информацию о неисправностях из памяти ЗУ ЭБУ-КСУД системы «DME». Устранить неисправности и стереть информацию о неисправностях из памяти ЗУ.
