Отвернуть гайку (1, рис. 5.297) и снять «+» провод (2) соединения АБ со стартером. Вывернуть болты крепления стартера и вытянуть стартер из опоры КПП и повернуть его так, чтобы облегчить доступ к проводам управления на стартере.
Рис. 5.297. Стартер

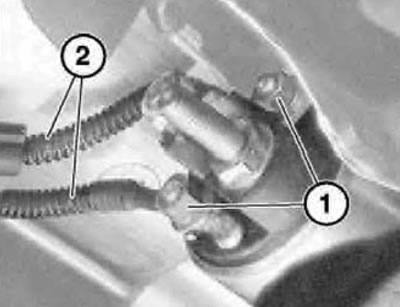

Отвернуть гайки (1, рис. 5.298) и отсоединить провода (2) цепи управления тяговым реле от стартера. Снять стартер.
Рис. 5.298. Провода управления

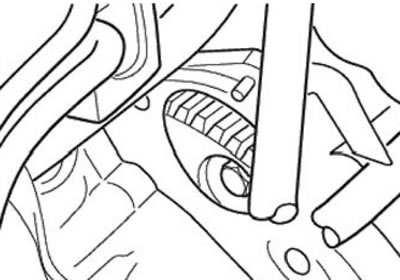

Проверить шестерню привода на маховике/приводном диске (рис.5.299) и коронную шестерню стартера на отсутствие повреждений, при необходимости заменить стартер.
Рис. 5.299. Шестерня маховика
При установке, гайки крепления проводов затянуть моментом: М5 — 5,0 Н·м (0,5 кгс·м); М6 — 7,0 Н·м (0,7 кгс·м); М8 — 13,0 Н·м (1,3 кгс·м). Болты крепления стартера затянуть моментом 47 Н·м (4,7 кгс·м).
