Конструктивное исполнение приводного механизма системы D-VANOS показано на рис. 7.13, его отдельные элементы на рис. 7.14.

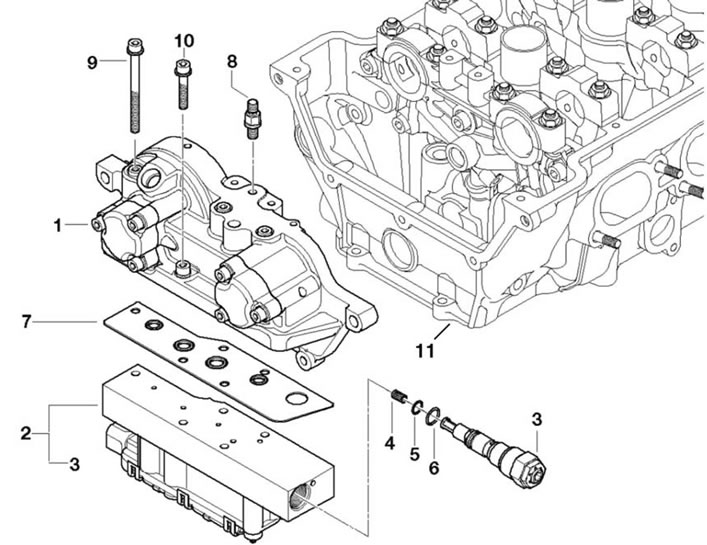

Рис. 7.13. Исполнительный узел системы D-VANOS: 1 - исполнительный узел; 2 - ЭМК; 3 - ограничитель давления; 4 - элемент фильтра; 5, 6 - кольцо круглое; 7 - уплотнение; 8 - шпилька (М7х32); 9, 10 - болт (М6); 11 - головка блока

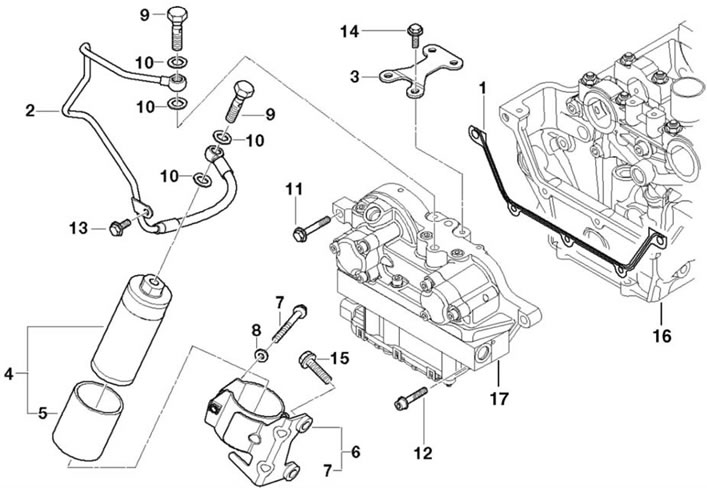

Рис. 7.14. Элементы узла системы D-VANOS: 1 - уплотнитель; 2 - трубопровод напорный; 3 - крепление; 4 - аккумулятор давления; 5 - обойма; 6 - кронштейн; 7. 11, 12, 13, 14, 15 - болт; 8 - шайба; 10 - кольцо; 9 - пустотелый болт; 16 - головка блока; 17 - исполнительный узел
