Замена инжектора

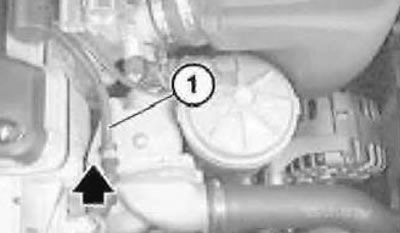

Замену инжектора необходимо проводить в следующем порядке. Приготовить приспособление «12.1.120», вывернуть болт и извлечь провод (1, рис. 7.208) из держателя. Отсоединить жгут (1, см. рис. 7.188) проводов распределительной магистрали от держателя (2).

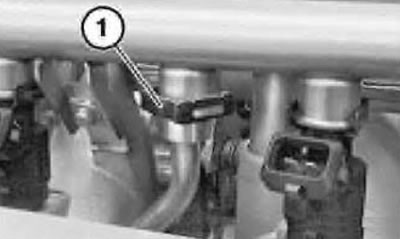

Используя в обязательном порядке приспособление «12.1.120», разблокировать монтажную планку в последовательности от «1» до «6» (см. рис. 7.190). Отложить планку в сторону. Снять скобу (1, рис. 7.209) и отсоединить топливопровод от распределительной магистрали.



Отсоединить распределительную магистраль (см. рис. 7.191) от впускного коллектора, отвернув левый и правый болт ее крепления. Снять распределительную магистраль движением вверх. Собрать вытекающее топливо.

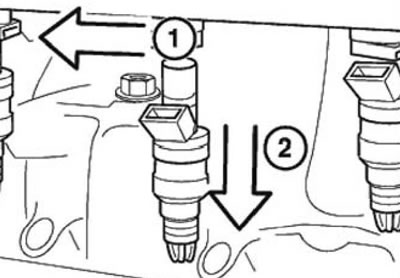

Удалить фиксаторы (1. рис. 7.210) и снять инжекторы (2) с отвода распределительной магистрали.



Установку инжекторов следует проводить в обратном порядке, при этом необходимо заменить уплотнительные кольца круглого сечения инжекторов, при этом смазать их тонким слоем технического вазелина, для облегчения скольжения резины.
