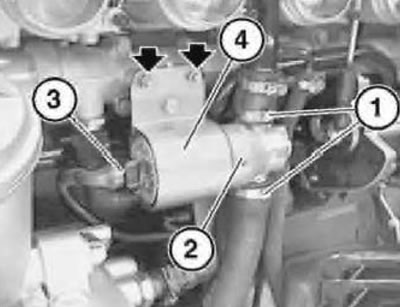

Рис. 7.183. Хомуты

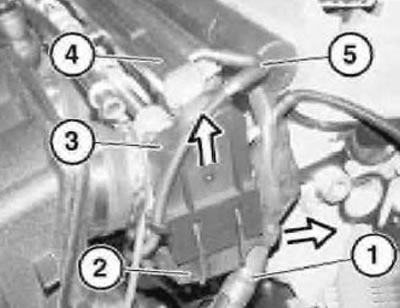

Отсоединить жгут (1, рис. 7.184) проводов от держателя (2). Отсоединить шланг (5) от воздуховода (4). Снять защитный кожух (3) с держателя (2) и сдвинуть его вверх. Отвернуть гайку и отсоединить кабельный жгут от держателя.
Рис. 7.184. Держатель

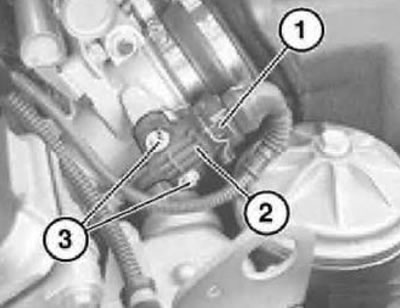

Разблокировать ШС (1, рис. 7.185) и отсоединить его от потенциометра (2) дроссельной заслонки.
Рис. 7.185. Потенциометр
Внимание! При снятии монтажной планки обязательно использовать приспособление «12.1.120».

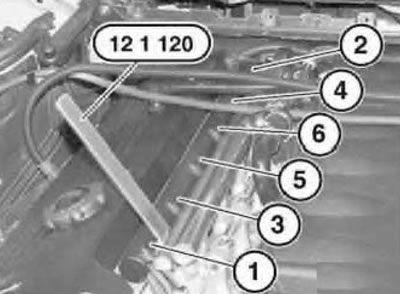

Используя приспособление «12.1.120» (рис. 7.186), расфиксировать монтажную планку в последовательности от «1» до «6». Снять скобу и отсоединить подводящий топливопровод от распределительной магистрали (рампы). Отвернуть болты крепления распределительной магистрали к воздуховоду и снять ее. Собрать пролившееся топливо.
Рис. 7.186. Монтажная планка

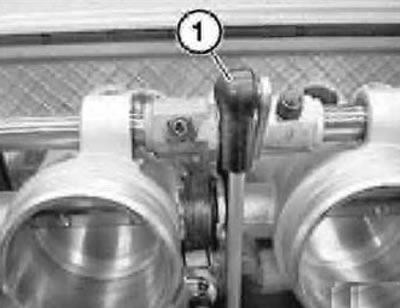

Снять датчик положения впускного распределительного вала. Отсоединить тягу (1, рис. 7.187) регулятора дроссельной заслонки со стороны дроссельной заслонки.
Рис. 7.187. Тяга

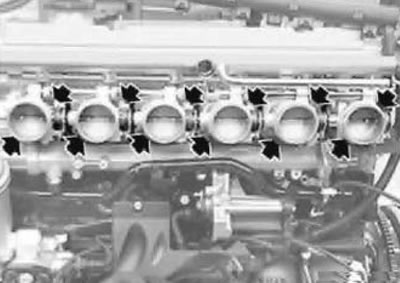

Отвернуть болты (стрелки, рис. 7.188) крепления корпусов дроссельных заслонок и снять корпуса.
Рис. 7.188. Корпуса

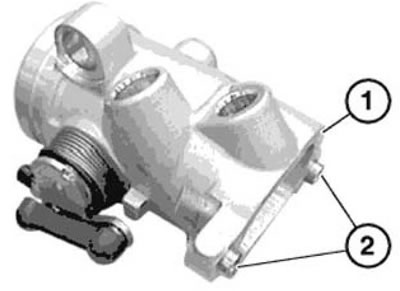

Установку корпусов дроссельных заслонок следует проводить в обратном порядке, при этом необходимо очистить уплотняемые поверхности (1, рис. 7.189) корпусов, обратить внимание на техническое состояние и правильность положения центрирующих втулок (2). Очистить уплотняемые поверхности головки блока цилиндров и заменить все уплотнительные кольца в головке блока цилиндров.
Рис. 7.189. Втулка
При установке инжекторов следует заменить кольца круглого сечения (см. рис. 3.26), предварительно смазав их только вазелином или трансмиссионным маслом «SAE 90».
Пролившееся и собранное топливо и утилизировать его.
После выполнения работ на узле дроссельной заслонки следует провести проверку EDK (электронной дроссельной заслонки) при помощи «DIS-тестера или MoDiC», которая включает режимы:
- сервисные функции;
- проверка системы «DME»;
- проверку функционирования.
По окончании всех работ считать информацию из ЗУ неисправностей ЭБУ КСУД. Зафиксировать сообщения о неисправностях и устранить их. Стереть информацию из ЗУ неисправностей.
