Рис. 6.31. Дроссельные заслонки: 1 - корпус ДЗ (1 - 2); 2 - корпус ДЗ (3 - 4); 3 - корпус ДЗ (5 - 6); 4 - прокладка; 5 - шайба; 6 - гайка (М6); 7, 8 - штуцер; 9 - пластина; 10 - шайба; 11 - винт (М4х40); 12 - датчик углового перемещения; 13 - винт (М4х2,5); 14 - кольцо (9,25x1,78); 15 - дроссельный винт; 16, 17,38 - колпачок; 18, 19 - пружина; 20 - втулка; 21 - шайба; 22 - 25 - рычаг; 26 - винт (М5х8) и шайба; 27 - гайка; 28 - винт (М6х20); 29 - гайка (Мб); 30 - подвод; 31 - прокладка; 32 - штифт (М6х25); 33 - дроссельный винт; 34 - кольцо (9,25x1,78); 35, 36 - кронштейн; 37 - ШС; 39 - кольцо уплотнения
Рис. 6.32. Привод дроссельной заслонки: 1 - кронштейн; 2, 11 - втулка; 3 - стопорная скоба; 4 - пружина; 5 - манжета; 6, 8 - кольцо; 7 - опора троса; 8 - ось/вал; 9 - шайба; 10 - пружина; 12, 13 - рычаг привода; 14 - спецболт; 15, 16 - спецшайба; 17 - гайка (М5); 18, 19 - толкатель; 20 - приводной трос
Регулировка исходного положения ДЗ
Регулировку исходного положения дроссельных заслонок следует начинать с регулировки положения рычагов дроссельных заслонок. При этом рычаги (1 и 2, рис. 6.33) должны располагаться на одной оси (пунктирная линия). Их положение регулировать с помощью перемещения зажима (3) и фиксации путем затягивания гайки болта (4).

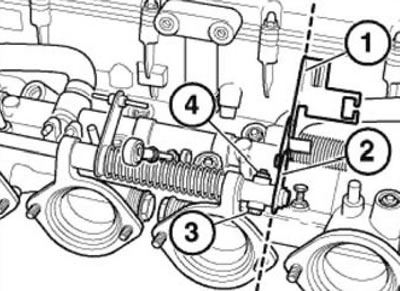

Рис. 6.33. Рычаги
Выполнить предварительную регулировку штока, для чего установить следующую длину (А, рис. 6.34) штанги для группы цилиндров 5-6, равную 97,5±0,5 мм, для группы цилиндров 1-2 и 3-4, равную 98,0±0,5 мм. После установки штоков, поставить зажим (5, рис. 6.35).

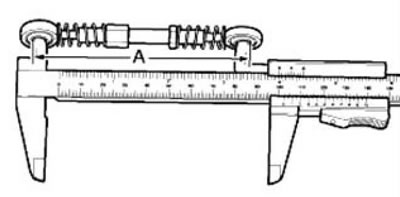

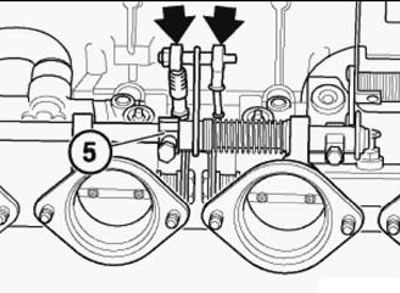

Рис. 6.34. Штоки | Рис. 6.35. Зажим |
Поочередно укоротить штоки (А и В, рис. 6.36) так, чтобы все рычаги дроссельных заслонок находились в положении соответствующему режиму холостого хода. Для проверки этого положения следует зажать полоски бумаги между тремя упорными винтами (рис. 6.37) и упорами подвижного механизма.

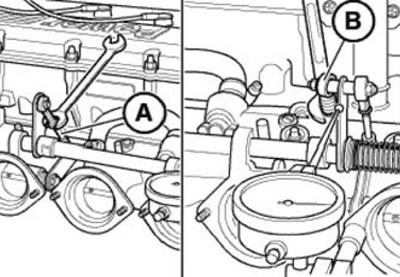

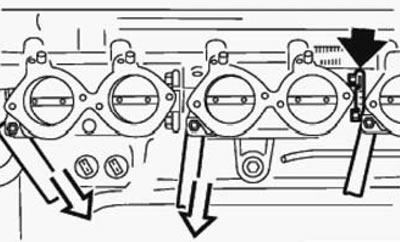

Рис. 6.36. Штоки | Рис. 6.37. Полоски |
Регулировка осуществлена правильно, если ни одну из бумажных полосок (светлые стрелки) нельзя легко извлечь. Если одна или две полоски бумаги легко извлекаются, то необходимо слегка укоротить штоки соответствующей пары дроссельных заслонок.
Регулировка максимального открытия ДЗ
Регулировку упора положения максимального открытия ДЗ следует проводить в следующем порядке. Установить рычаг (1, рис. 6.38) тросового привода в положение максимального открытия ДЗ. Проверить штангенциркулем конструктивные размеры, измерение производить между ДЗ и ее всасывающим диффузором по оси, проходящей через цент диффузора. При этом размеры должны соответствовать А=23,75 мм и В=24,75 мм.

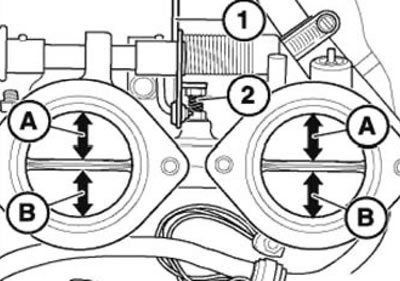

Рис. 6.38. Рычаг
Определить среднее значение для всех шести корпусов ДЗ и определить разницу по отношению к конструктивному размеру. Винтом (2) сдвинуть все шесть ДЗ одновременно в сторону достижения конструктивного размера.
После регулировки исходного положения ДЗ, провести регулировку содержания CO в ОГ.
Проверка подвижного механизма ДЗ
Проверку подвижного механизма ДЗ проводить в следующем порядке. Зажать полоски бумаги (см. рис. 6.37) между тремя упорными винтами и упорами подвижного механизма. Потянуть за бумажные полосы (светлые стрелки) и выполнить регулировку исходного положения ДЗ, если полоски легко извлекаются.
