Внимание! В процессе проведения работ не допускать проворачивание вала двигателя в обратную сторону (против часовой стрелке).
Регулировку фаз газораспределения распределительных валов двигателя необходимо проводить в следующем порядке. Приготовить приспособления «00.9.250», «11.2.300», «11.3.240», «11.3.244», «11.3.292», «11.4.220», «11.6.150» и «11.6.180». Установить коленчатый вал в положение ВМТ окончания такта сжатия первого цилиндра. При этом вершины кулачков распределительных валов должны быть обращены друг к другу (штрих пунктирные линии, см. рис. 5.175).
Заблокировать коленчатый вал приспособлением «11.2.300» (см. рис. 5.139), которое перед вращением вала двигателя или его пуском необходимо удалить.
Вывернуть установочные шпильки (стрелки, см. рис. 5.181) и снять исполнительный узел системы «D-VANOS». Отжать верхний натяжитель (см. рис. 5.124) вторичной цепи вниз и заблокировать его с помощью приспособления «11.3.292».
Рис. 5.181. Шпильки
Отвернуть цилиндр (см. рис. 5.123) и снять цилиндр плунжера натяжителя цепи ГРМ, при этом учесть, что цилиндр поршня находиться под значительным давлением пружины.
Вставить приспособление «11.4.220» (см. рис. 5.178) и установить регулировочный винт в плотную к планке натяжителя. Ослабить болты (3 шт., рис. 5.182) на пол-оборота. Ослабить гайки (2, 3 шт., рис. 5.183) на два оборота, а гайки (3 шт., 3) на один оборот.

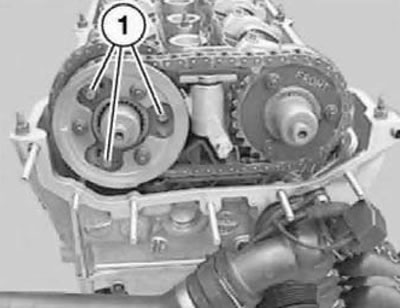

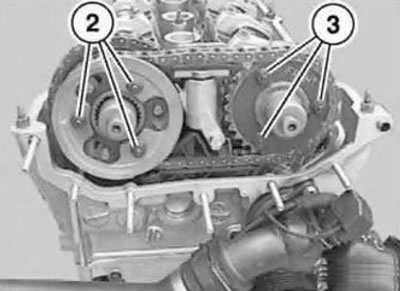

Рис. 5.182. Болты | Рис. 5.183. Гайки |
Внимание! Шлицевой вал (4) очень легко выскальзывает из зубчатого зацепления.
Осторожно вытащить шлицевой вал (4, рис. 5.184) впускного распределительного вала настолько, чтобы снаружи был виден приблизительно 1 мм зубчатого венца. Осторожно вытащить шлицевой вал (5, рис. 5.185) выпускного распределительного вала до упора.

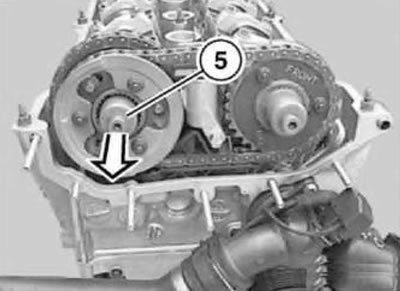

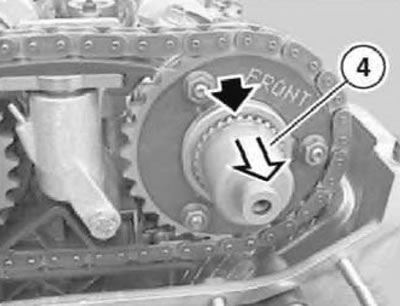

Рис. 5.184. Вп. шлицевой вал | Рис. 5.185. Вып. шлицевой вал |
Установить приспособление «11.3.240» на распределительные валы в районе 6-го цилиндра (см. рис. 5.153) и отрегулировать положение распределительных валов таким образом, чтобы приспособление «11.3.240» прилегало к головке блока цилиндров без зазора.
Установить приспособление «11.3.244» на приспособление «11.3.240» и зафиксировать их болтом, ввернутом в резьбовое отверстие свечи зажигания (см. рис. 5.154).
Отжать верхний натяжитель вторичной цепи вниз и снять приспособление «11.3.292» (см. рис. 5.124).
Предварительно натянуть планку натяжного устройства с помощью приспособление «11.4.220», вворачивая регулировочный болт приспособлением «00.9.250» (см. рис. 5.169) или обычным динамометрическим ключом, приложив момент 0,7 Н·м (0,07 кгс·м).
Прижать колесо (1, см. рис. 5.125) датчика положения распределительного вала, создать небольшое натяжение тарельчатой пружины и подтянуть гайки (3 шт.) только от руки.
Удалить уплотнение, очистить и обезжирить уплотняемую поверхность торца головки блока цилиндров. Проверить центрирующие втулки (1, см. рис. 5.170) на отсутствие повреждений и правильность установки.
Установить приспособление «11.6.150» (см. рис. 5.171) только на чистую поверхность, без уплотнения и навернуть гайки (стрелки) от руки. Равномерно затянуть гайки крепления так, чтобы приспособление плотно прилегало к головке блока цилиндров по всей поверхности.
Ввернуть болты (1, 3 шт., см. рис. 5.172) на стороне выпуска и затянуть их моментом 5,0 Н·м (0,5 кгс·м) до плотного прилегания.
Завернуть гайки (2, 3 шт., см. рис. 5.173) на стороне выпуска и гайки (3 шт.) на стороне впуска и затянуть их моментом 5,0 Н·м (0,5 кгс·м) до плотного прилегания.
Затянуть болты (1, 3 шт.) на стороне выпуска (см. рис. 5.172), первоначально моментом 5,0 Н·м (0,05 кгс·м), а затем довернуть моментом 20 Н·м (2,0 кгс·м).
Завернуть гайки (2, 3 шт., см. рис. 5.173) на стороне выпуска и гайки (3, 3 шт.) на стороне впуска моментом 10 Н·м (1,0 кгс·м).
Оттянуть приспособление «11.2.300» (см. рис. 5.139) назад настолько, чтобы освободить (разблокировать) маховик. Снять приспособления «11.3.244» и «11.3.240» (см. рис. 5.174).
Провернуть коленчатый вал на два полных оборота по часовой стрелке (720°) и проверить положение вершин кулачков распределительных валов первого цилиндра (штрих-пунктирная линия, см. рис. 5.175), они должны быть обращены друг к другу.
Установить приспособление «11.2.300» (см. рис. 5.139), чтобы заблокировать маховик в положение ВМТ поршня первого цилиндра окончания такта сжатия.
Внимание! Не допускать проворачивания вала двигателя в обратную сторону. Перед проворачиванием и пуском двигателя снять приспособление «11.2.300».
Установить приспособление «11.3.240» на распределительные валы (см. рис. 5.153). Несмотря на правильность регулировки распределительных валов, приспособление «11.3.240» (стрелки, рис. 5.186) может выступать на величину до 1 мм относительно стороны впуска из-за допусков изготовления узлов системы VANOS и зазора в зубчатом зацеплении.

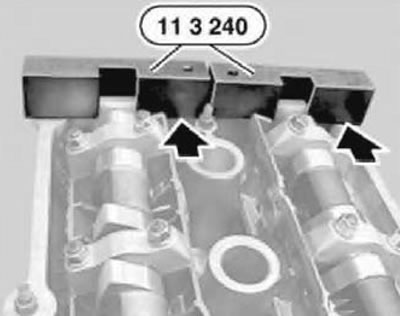

Рис. 5.186. Приспособление «11.3.240»
Приспособление «11.3.240» не должно выступать относительно стороны выпуска, при этом следует заново отрегулировать фазы газораспределения.
Ослабить натяжение цепи и снять приспособление «11.4.220» (см. рис. 5.178). Установить цилиндр плунжера натяжителя цепи (см. рис. 5.123).
Снять приспособление «11.2.300» (см. рис. 5.139), чтобы разблокировать маховик. Снять приспособление «11.6.150» (см. рис. 5.171).
Установить на место исполнительный узел системы «D-VANOS». Установить на место ранее снятые элементы в двигательном отсеке. Проверить и восстановить уровень охлаждающей жидкости и масла. Запустить двигатель и проверить герметичность соединений, уровень масла и охлаждающей жидкости, совершить пробную поездку.
