Внимание! В процессе замены демпфера крутильных колебаний не повредить радиатор системы охлаждения двигателя.
Замену демпфера крутильных колебаний необходимо проводить в следующем порядке, приготовить приспособления «11.2.170», «11.8.190», «11.8.200» и «11.8.210». Установить двигатель на стенд, заблокировать маховик (приводной диск) с помощью приспособления «11.2.170» или его аналогом. Снять муфту привода вентилятора с крыльчаткой и кожухом вентилятора. Снять ремень привода компрессора кондиционера и генератора.
Демпфер крутильных колебаний имеет два варианта исполнения — закрепленный на ступице болтами, вариант №1 (рис. 5.106), и связанной со ступицей через фиксаторы и закрепленный на ней центральным болтом, вариант №2 (см. рис. 5.10), при ее снятии маховик не блокируется.

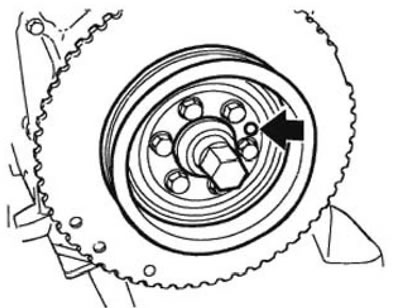

Рис. 5.106. Демпфер крутильных колебаний
Вариант №1. Отвернуть болты (рис. 5.106) и снять демпфер крутильных колебаний. При установке демпфера, следует выровнять центровочное отверстие на нем относительно центрирующего штифта (1). Вставить болты (М8) и затянуть их крест-накрест моментом 22 Н·м (2,2 кгс·м).
Вариант №2.
Внимание! Для исключения повреждения лонжерона кузова, подложить под приспособление «11.8.190» деревянный брус.
При снятии демпфера крутильных колебаний при варианте исполнения №2 маховик можно не блокировать. Собрать приспособление «11.8.190» с «11.8.200» (рис. 5.107) и зафиксировать его в вырезах демпфера крутильных колебаний.

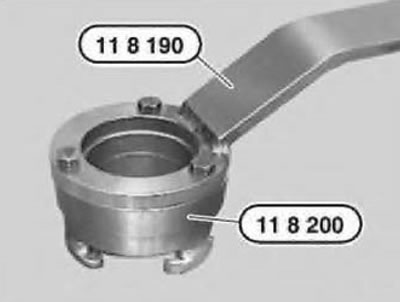

Рис. 5.107. Приспособление
Установить приспособление «11.8.190» в вырезы демпфера. Повернуть приспособление влево так, чтобы осуществилась его фиксация в демпфере. Ослабить, вывернуть центральный болт (1, рис 5.108) с шайбой и снять болт, шайбу и демпфер. При отворачивании/затягивании центрального болта необходимо помощником удерживать приспособление «11.8.190» от смещения.

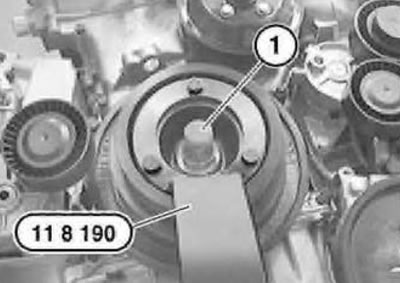

Рис. 5.108. Центральный болт
Если демпфер крутильных колебаний не удается вынуть вручную, то следует вставить приспособление «11.8.200» (рис. 5.109) в вырезы демпфера и повернуть его так, чтобы оно зафиксировалось в нем.

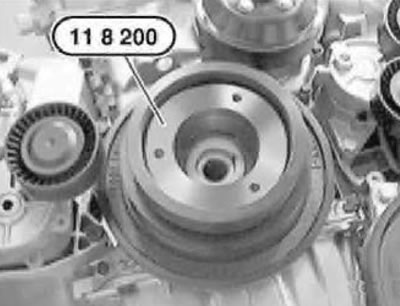

Рис. 5.109. Приспособление «112200»
Приготовить приспособление «11.8.210» (рис. 5.110), и вывернуть шпиндель (1) насколько позволяет радиатор системы охлаждения. Осторожно установить приспособление «11.8.210» на приспособление «11.8.200» и закрепить его болтами. Вворачивая шпиндель (1), снять демпфер крутильных колебаний.

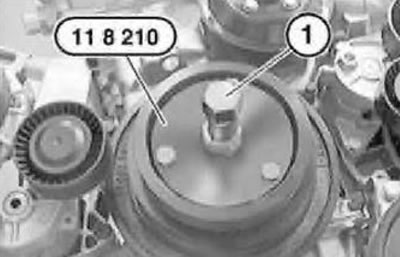

Рис. 5.110. Шпиндель
Перед установкой демпфера крутильных колебаний следует проверить призматическую шпонку (5, см. рис. 5.10) на отсутствие повреждений и правильность ее установки. Заменить передний сальник (рис. 5.111) коленчатого вала. Выставить шпоночную канавку в демпфере относительно призматической шпонки и насадить демпфер.

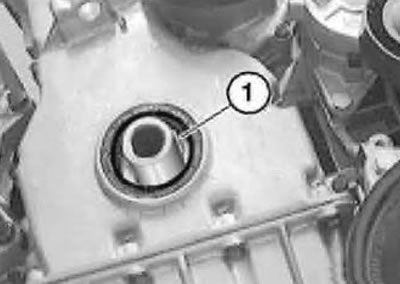

Рис. 5.111. Передний сальник
Заменить центральный болт (М18х1,5; рис. 5.112), установив его с шайбой, завернув от руки. Используя приспособление «11.8.190» (см. рис. 5.107), затянуть центральный болт (1, см. рис. 5.108) моментом 410 Н·м (41,0 кгс·м).

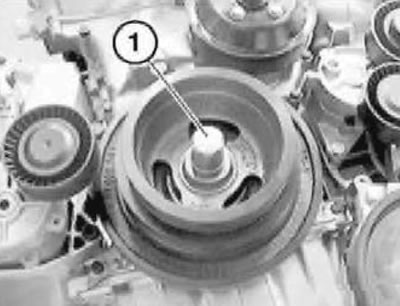

Рис. 5.112. Центральный болт
