Внимание! При проведении работ исключить повреждение шкива и насоса охлаждающей жидкости.
Замену демпфера крутильных колебаний (см. рис. 7.8) проводить в следующем порядке. Приготовить приспособления «00.9.120» и «11.0.280» и снять ремни привода компрессора кондиционера и генератора.
Вывернуть болты (стрелки, рис. 7.76) и снять фиксирующую пластину (1) для маркировки ВМТ. Вывернуть болты крепления (6 шт.) и снять ременный шкив привода вспомогательных агрегатов двигателя.

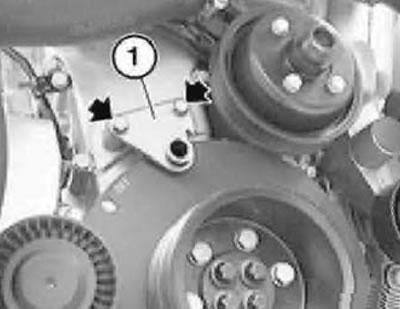

Рис. 7.76. Пластина
Закрепить болтами (2, рис. 7.77) приспособление «11.0.280» на демпфере крутильных колебаний, с опорой на кронштейн крепления компрессора кондиционера. Вывернуть болты (1, 4 шт.) и болты (2, 3 шт.), снять приспособление «11.0.280».

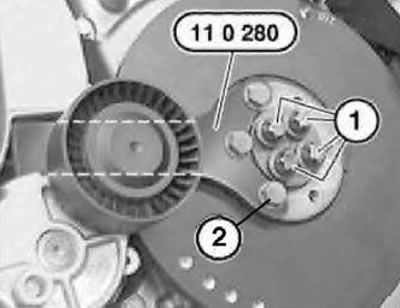

Рис. 7.77. Приспособление «11.0280»
Снять демпфер крутильных колебаний (1, рис. 7.78) с коленчатого вала и вынуть его, пропустив под шкивом насоса охлаждающей жидкости.

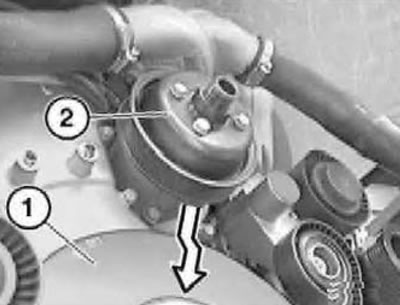

Рис. 7.78. Демпфер
Установку демпфера крутильных колебаний следует проводить в обратном порядке, при этом следует выставить центрирующее отверстие в демпфере относительно центрирующего штифта.
Демпфер крутильных колебаний следует заводить на место позади шкива насоса охлаждающей жидкости. Используя приспособление «11.0.280» и установить демпфер на место. Установить новые болты (1, см. рис. 7.77) с установленными шайбами и затянуть их в перекрестном порядке три приема — моментом 60 Н·м (6,0 кгс·м) + 50° + 50°. Затяжку углов проводить приспособлением «00.9.120».
Установить шкив и затянуть болты его крепления моментом 22 Н·м (2,2 кгс·м). Проверить центрирующие втулки (стрелки, см. рис. 7.76), установить пластину (1) маркировки ВМТ и затянуть болты крепления.
