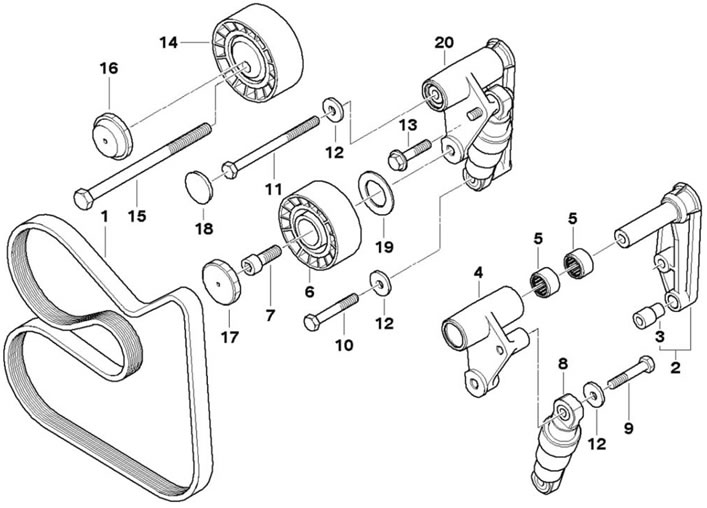

Рис. 7.82. Привод генератора и насоса: 1 - ремень привода (6РКх1460); 2 - базовая пластина; 3 - втулка; 4 - рычаг поворотного кулака; 5 - подшипник; 6 - натяжной ролик; 7 - болт (М10х25); 8, 20 - натяжитель; 9 - болт (М8х35); 10 - болт (М8х50); 11 - болт (М8х105); 12 - шайба; 13 - болт; 14 - обводной ролик; 15 - болт (М10x150); 16 - 18 - колпачок; 19 - брызговик
Примечание.
- Если проводные ремни генератора и компрессора кондиционера будет использовать в дальнейшем, то следует отметить направление его движением (стрелой).
- Ремень загрязненный техническими средствами подлежат замене.
Замену ремня привода генератора следует проводить в следующем порядке. Снять муфту привода вентилятора с крыльчаткой и ремень привода компрессора кондиционера.
Снять крышку (17), установить на резьбовое крепление натяжного шкива, медленно и осторожно сжать натяжитель приводного ремня. Удерживая натяжитель приводного ремня, снять приводной ремень.
При установке, следует надеть приводной ремень (рис. 7.83) и проверить правильность его положения в каналах шкива.
Рис. 7.83. Ремень привода
Замену ремня привода компрессора кондиционера следует проводить в следующем порядке. Снять крышку (1), установить на шестигранник натяжного шкива, медленно и осторожно сжать натяжитель приводного ремня. Удерживая натяжитель приводного ремня, снять приводной ремень.
При установке, следует надеть приводной ремень компрессора кондиционера (2, рис. 7.83) и проверить правильность его положения в каналах шкива.
