Внимание! Регулировочные пластины легко выпадают.

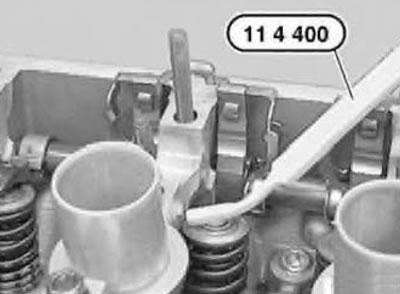

Замену оси рычагов толкателей проводить в следующем порядке. Снять головку блока цилиндров, приподнять рычаг толкателя и, используя магнитное приспособление «11.4.400», снять регулировочные пластины (рис. 7.127). Разложить их по порядку, в «кассу», т.к. их следует устанавливать в том же порядке.
Рис. 7.127. Пластина

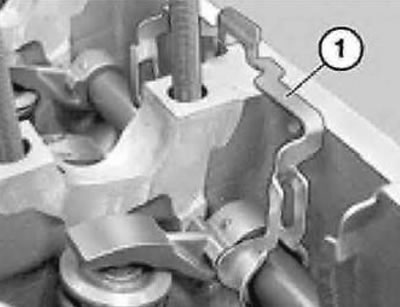

Снять скобу (1, рис. 7.128), датчик положения распределительного вала. Вывернуть резьбовой штифт (18, см. рис. 7.10). Если ось рычагов толкателей не снимается в ручную, движением вперед, то следует вывернуть резьбовую пробку (5) и выдвинуть ось рычагов толкателей вперед. Разложить коромысла (17) по порядку кулачков распределительного вала, в «кассу», т.к. их при эксплуатации следует устанавливать в том же порядке.
Рис. 7.128. Скоба

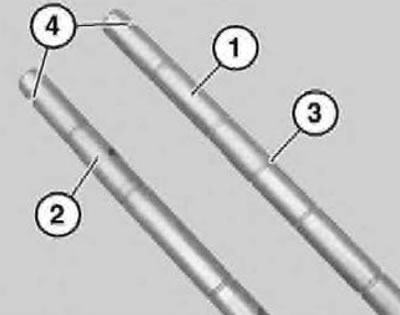

Оси рычагов толкателей отличаются, путать их категорически запрещено. Ось рычагов толкателей на стороне впуска (1, рис. 7.129) имеет метку — канавку (3) между «5» и «6» цилиндрами. Кроме того, ось рычагов толкателей на стороне впуска имеет спереди полость, ось рычагов толкателей на стороне выпуска не имеет такой полости.
Рис. 7.129. Метка оси
Установку осей рычагов толкателей следует проводить в обратном порядке, при этом необходимо:
- не перепутать оси по сторонам;
- заменить уплотнительное кольцо и болт крепления датчика положения распределительного вала (см. рис. 7.102);
- точно выставить ось рычагов относительно отверстия под резьбовой штифт (18, см. рис. 7.10) в головке блока цилиндров;
- резьбовой штифт (М10х1,0) затянуть моментом 8,0 н.м (8,0 кгс·м);
- заменить уплотнительное кольцо резьбовой пробки (5, см. рис. 7.10);
- резьбовую пробку (5, М16х1,5) затянуть моментом 30 Н·м (3,0 кгс·м);
- выровнять рычаг толкателя относительно клапана;
- скоба (1, см. рис. 7.128) должна четко фиксироваться на оси рычагов толкателя.
Регулировочные пластины зазора привода клапанов устанавливать только после установки головки блока цилиндров на двигатель.
