Замена масляного насоса и насоса охлаждающей жидкости

Технологический процесс замены масляного насоса на двигателе серии «S50» аналогичен технологическому процессу замены масляного насоса на двигателе серии «М50». Конструктивное исполнение привода насоса охлаждающей жидкости и генератора показано на рис. 7.82, привода компрессора кондиционера и воздушного нагнетателя (рис. 7.142).

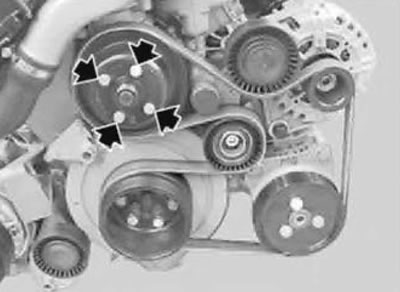

Снятие насоса охлаждающей жидкости проводить в следующем порядке. Ослабить шкив натяжного ролика ремня привода насоса охлаждающей жидкости, снять ремень (1, рис. 7.143) привода генератора. Вывернуть болты (стрелки) и снять шкив ремня привода насоса, снять термостат.

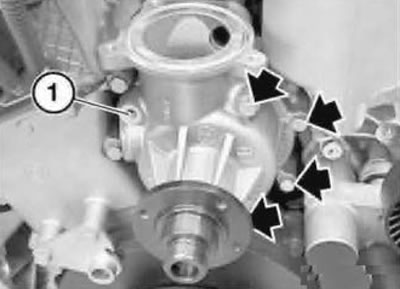

Вывернуть болты (стрелки, рис. 7.144) крепления насоса охлаждающей жидкости и снять его.

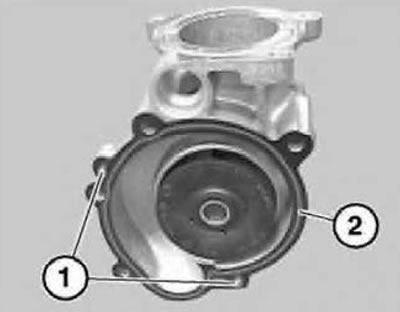

Установку насоса охлаждающей жидкости следует проводить в обратном порядке, при этом следует проверить исправность и положение штифтов (1, рис. 7.145). Уплотнительные поверхности должны быть чистыми и без следов смазки. Заменить уплотнительную прокладку (2).



Заменить уплотнительное кольцо трубопровода (2, см. рис. 7.144), предварительно намочив его охлаждающей жидкостью.

Внимание! Если не соблюдать осторожность, то при установке насоса охлаждающей жидкости можно срезать кольцо круглого сечения трубопровода (2).
