Снятие датчика распределительного вала проводить в следующем порядке. Снять впускной коллектор. Используя приспособление «12.1.120», снять электромонтажную планку инжекторов.

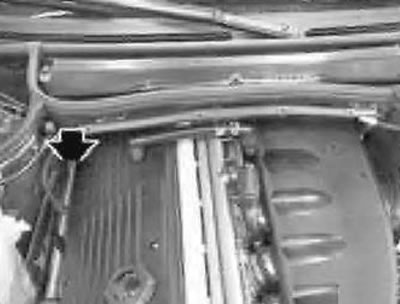

Отсоединить ШС датчика от монтажной планки. Вывернуть болт (стрелка, рис. 7.156) и снять импульсный датчик (1).
Рис. 7.156. Датчик
Импульсный датчик частоты вращения выпускного распределительного вала двигателя («S54») установлен в задней части головки блока цилиндров на стороне выпуска.

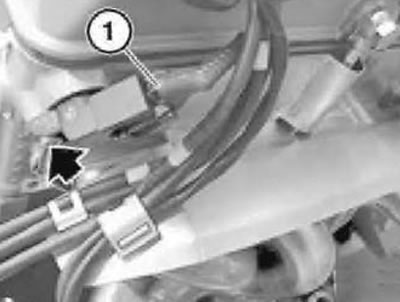

Отсоединить ШС (1, рис. 7.157) датчика от монтажной планки. Вывернуть болт (стрелка) и снять импульсный датчик.
Рис. 7.157. Датчик
Перед установкой датчиков проверить их уплотнительные кольца, при необходимости — заменить их.
Болт крепления датчика установить на герметике и затянуть моментом 10 Н·м (1,0 кгс·м).
После установки импульсного датчика следует:
- считать информацию из ЗУ неисправностей ЭБУ КСУД;
- проверить записанные сообщения о неисправностях;
- устранить неисправности;
- стереть информацию из ЗУ неисправностей.
