Рис. 5.208. Звездочка
Если приемник масляного насоса встроен в успокоитель уровня масла, то необходимо вывернуть болты (1, рис. 5.209) и снять масляный насос вместе с успокоителем уровня масла.
Рис. 5.209. Успокоитель уровня

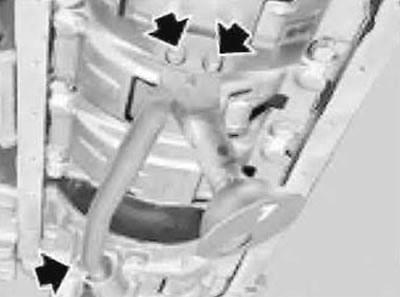

Если масляный насос и успокоитель уровня масла две отдельные детали, то вывернуть болты крепления (3 шт., стрелки, рис. 5.210) и снять маслоприемник насоса.
Рис. 5.210. Маслоприемник

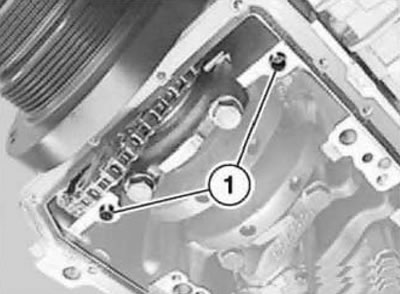

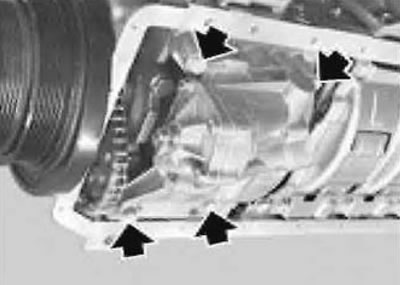

Отвернуть болты (стрелки, рис. 5.211) крепления масляного насоса и снять его. Проверить наличие и техническое состояние двух установочных (центрирующих) втулок (рис. 5.212).
Рис. 5.211. Насос | Рис. 5.212. Втулки |

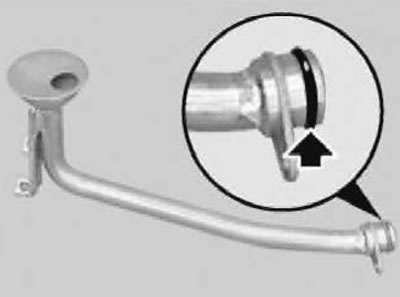

При установке, заменить уплотнительное кольцо (рис. 5.213) круглого сечения на всасывающей трубе. Болты крепления масляного насоса затянуть моментом 20 Н·м (2,0 кгс·м). Болт крепления звездочки привода масляного насоса завернуть моментом 25 Н·м (2,5 кгс·м).
Рис. 5.213. Кольцо
Внимание! Втулка терморегулируемого поршня находится под давлением пружины.

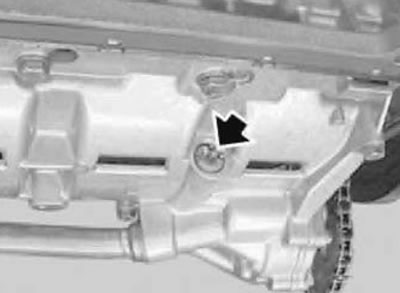

При необходимости снять терморегулируемый поршень, для чего необходимо надавить на втулку (стрелка, рис. 5.214) стержнем внутрь и снять стопорное кольцо (5, рис. 5.215).
Рис. 5.214. Втулка | Рис. 5.215. Термопоршень: 1 - термопоршень; 2 - пружина; 3 - втулка; 4 - уплотнительное кольцо; 5 - стопорное кольцо |
